接觸式對刀儀原理：提升加工精度的關鍵技術

接觸式對刀儀是一種廣泛應用於數控機床中的重要輔助設備，它通過物理接觸來測量和校準刀具的長度和半徑，從而保證加工過程的高精度和高效率。這種對刀儀的設計簡單、操作方便，且成本相對較低，是提升機床加工精度的關鍵技術之一。黄片91測量將探討接觸式對刀儀的工作原理及其在現代製造業中的應用。

接觸式對刀儀的工作原理

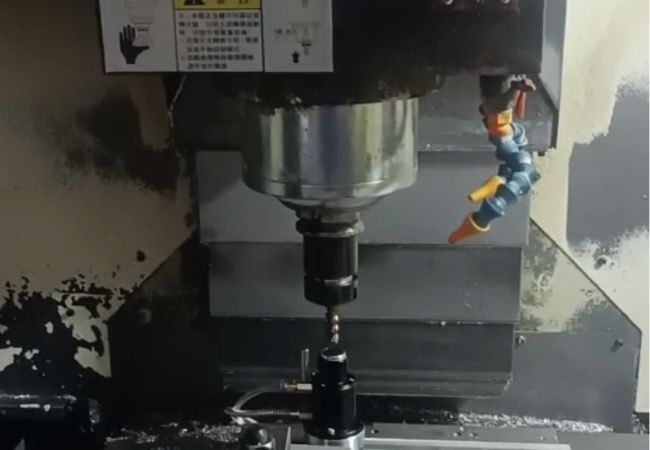

接觸式對刀儀的核心是其觸發機製，它依靠刀具與對刀儀測量頭的物理接觸來觸發信號。工作時，對刀儀固定在機床的工作台上或通過磁力吸附在適當的位置，刀具在數控係統的控製下緩慢移動，直到觸碰到對刀儀的測量頭。

1.觸發信號：當刀具接觸到對刀儀的測量頭時，內部機械結構會發生微小位移，進而觸發一個電信號。這個信號被送到數控係統，表明刀具已經接觸到測量點。

2.數據計算：數控係統接收到觸發信號後，會根據刀具觸碰對刀儀時的具體位置，結合預先輸入的對刀儀參數（如測量頭的高度和直徑），計算出刀具的實際長度和半徑。

3.刀具補償：根據計算出的刀具尺寸，數控係統自動進行刀具長度和半徑補償，確保加工過程中的精度。

接觸式對刀儀的特點

•簡單可靠：接觸式對刀儀結構簡單，工作原理直接明了，可靠性高。

•成本效益：與非接觸式對刀儀相比，接觸式對刀儀成本較低，適用於大多數傳統數控加工需求。

•操作方便：使用接觸式對刀儀進行刀具設置和測量操作簡便，易於實現自動化控製。

應用領域

接觸式對刀儀適用於各種數控車床、銑床、加工中心等機床設備，尤其適合於對加工精度有一定要求，但對測量速度要求不極端的加工場合。它在模具製造、汽車零部件加工、機械加工等領域有著廣泛的應用。

結語

接觸式對刀儀以其簡單、可靠、成本效益高等特點，在現代製造業中扮演著重要角色。通過為數控機床提供精確的刀具測量與校準服務，接觸式對刀儀有效提升了加工精度和效率，是提高產品質量、降低生產成本的有效工具。隨著技術的進步和製造業需求的提升，接觸式對刀儀的應用將會更加廣泛，技術也將持續優化更新。
