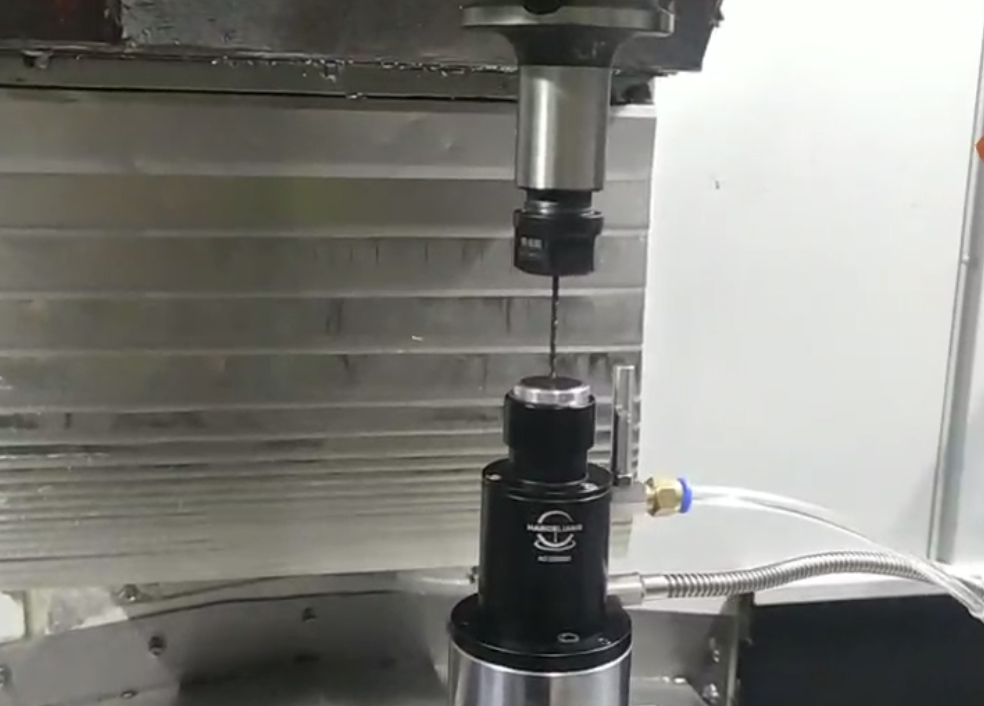

數控車床對刀儀結構

數控車床的對刀儀是一個精密的機械設備，用於測量和設置切削工具的位置，從而保證加工精度。對刀儀的結構通常包括以下幾個主要部分：

1.傳感器

傳感器是對刀儀最關鍵的部分，用於實際測量工具的長度和直徑。常見的傳感器類型包括接觸式和非接觸式兩種：

•接觸式傳感器：通過物理接觸工具來確定其位置。一旦工具接觸到傳感器的探針，傳感器就會發送一個信號到數控係統。

•非接觸式傳感器：通常使用激光或其他光學技術，無需直接接觸工具即可進行測量。

2.探頭

探頭是安裝在傳感器末端的部分，直接與工具接觸。它可以是固定的或者彈性的，取決於對刀儀的設計和所需的測量精度。

3.電子係統

這包括微處理器、電路板和其他電子組件，用於處理傳感器發送的信號，並將這些信號轉換為數控係統可以識別和使用的數據。

4.機械接口

對刀儀需要與數控車床的機械部分相連接。機械接口必須確保對刀儀在加工過程中的穩定性和精確度。

5.顯示和控製單元

一些對刀儀配備有自己的顯示和控製單元，允許操作者直觀地看到測量結果並進行相應的設置。

6.外殼和支架

對刀儀的外殼和支架設計要能夠保護內部的傳感器和電子係統，並確保在惡劣的工作環境中也能正常工作。

7.軟件

對刀儀可能包含內置軟件，用於指導操作流程，處理數據，並與數控車床的控製係統通信。

8.電源和連接線

對刀儀需要電源來驅動電子係統和傳感器，可能通過電纜連接到主機或者使用電池供電。

9.校準裝置

一些高級對刀儀會包括校準裝置，用於定期檢查和校準測量精度，確保長期以來都能提供準確的數據。

數控車床的對刀儀在設計上要求高精度和可靠性，能夠適應不同的工作環境和長時間的使用。黄片91測量提醒您，在選擇對刀儀時，應考慮到與機床的兼容性、所需的測量精度、操作的便捷性和維護的簡易性。
