接觸式對刀儀的工作原理與應用

接觸式對刀儀是機床加工中常用的刀具測量設備，其主要功能是通過接觸測量獲取刀具的尺寸、位置等關鍵參數，為數控係統提供刀具補償數據，從而提高加工精度和效率。本文黄片91將詳細介紹接觸式對刀儀的基本結構、工作原理以及在實際應用中的注意事項。

一、接觸式對刀儀的基本結構

接觸式對刀儀主要由以下幾個部分組成：

1.測針：測針是與刀具直接接觸的部件，通常采用硬質合金或陶瓷等耐磨材料製成。測針的形狀根據刀具類型而定，常見的有球形針、圓柱形針、圓錐形針等。

2.傳感器：傳感器是將測針的機械位移轉換為電信號的核心部件。常用的傳感器類型有線性位移傳感器（LVDT）、應變電阻傳感器等。當測針與刀具接觸時，傳感器輸出與位移量成比例的電壓信號。

3.信號處理電路：信號處理電路對傳感器輸出的模擬信號進行放大、濾波、A/D轉換等處理，得到數字化的位移信號。信號處理電路還包括觸發判別、閾值設置等功能，用於判斷測針是否與刀具接觸並輸出觸發信號。

4.機械結構：機械結構是支撐和固定測針、傳感器等部件的基礎，通常采用鋁合金或不鏽鋼等材料製成。機械結構的剛性、穩定性直接影響測量精度，因此需要進行精密設計和加工。

5.數據接口：數據接口用於將對刀儀測量得到的刀具參數傳輸給數控係統，常見的接口類型有RS232、USB、以太網等。部分高端對刀儀還具有無線數據傳輸功能，可實現遠程測量和監控。

二、接觸式對刀儀的工作原理

接觸式對刀儀的基本工作過程如下：

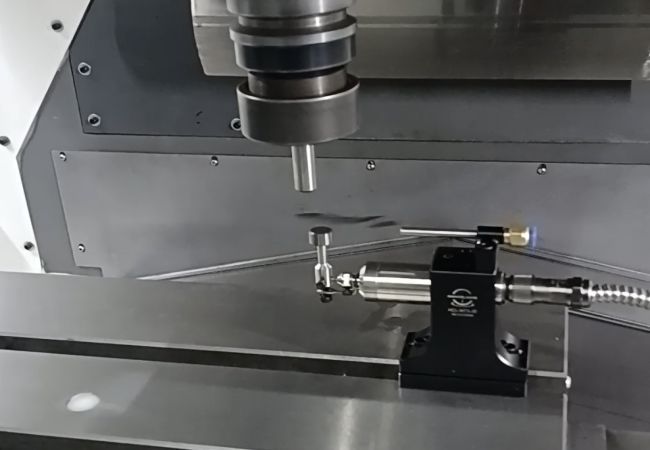

1.安裝調整：將對刀儀安裝到機床的刀架或工作台上，調整測針的位置和角度，使其能夠正確接觸到待測刀具。

2.標定對刀儀：在測量前，需要先對對刀儀進行標定，確定測針的初始位置和觸發閾值。標定過程通常采用標準塊或標準刀具，測量其已知尺寸，並將測量值與實際值進行比對，計算出對刀儀的線性誤差、重複性誤差等參數。

3.測量刀具：啟動對刀程序，數控係統控製刀具以設定的進給速度和方向移動，直至測針接觸到刀具表麵。測針受到接觸力的作用產生位移，傳感器將位移量轉換為電壓信號，經過放大、濾波後，與設定的觸發閾值進行比較。當信號達到或超過閾值時，輸出觸發信號，數控係統記錄下當前刀具的坐標位置。

4.計算刀具參數：對刀儀測量多個位置的坐標數據，通過幾何計算得出刀具的關鍵參數，如刀尖坐標、刀具長度、刀具半徑等。計算時需要考慮對刀儀的各項誤差參數，如線性誤差、測針球半徑補償等，以提高測量精度。

5.傳輸補償數據：將計算得到的刀具參數通過數據接口傳輸給數控係統，數控係統根據這些數據對刀具路徑進行補償，確保實際加工軌跡與編程軌跡一致。

6.循環測量：對刀儀可設定測量周期，定期對刀具進行測量和補償，以減小刀具磨損、熱變形等因素引起的加工誤差。

三、接觸式對刀儀的應用注意事項

1.測針球尺寸的選擇：測針球直徑需要根據刀具的結構特點和所需測量精度來選擇。直徑過大會影響測量精度，過小則易引起測針變形或損壞。通常可選擇Φ2~Φ10mm的測針球。

2.測針材料的選擇：測針材料需要具有高硬度、耐磨性、化學穩定性等特點。常用的材料有硬質合金、氧化鋯陶瓷、人造紅寶石等。其中硬質合金材料性價比較高，適用於一般精度要求；陶瓷類材料硬度更高，測量精度可達1μm以內；紅寶石材料化學性能穩定，可用於腐蝕性環境中。

3.接觸力的控製：測針與刀具的接觸力會影響測量精度和測針壽命。接觸力過大易引起測針變形或刀具表麵損傷；接觸力過小則難以保證測量重複性。因此需要合理設置彈簧預緊力和觸發閾值，控製接觸力在0.1~1N的範圍內。

4.測量速度的選擇：測量速度即刀具進給速度，其選擇需要權衡測量效率和精度。速度過高會增大慣性衝擊，引起測針振動和過衝，降低測量精度；速度過低則影響生產節拍，降低效率。通常可選擇10~500mm/min的測量速度。

5.環境溫度的控製：環境溫度變化會引起對刀儀和刀具的熱變形，影響測量精度。因此需要對測量環境進行恒溫控製，溫度波動應控製在±2℃以內。同時，測量前需要預留一定的熱平衡時間，使對刀儀與環境溫度充分穩定。

6.測頭保護與維護：測頭是對刀儀最易損壞的部件，使用中應注意防止碰撞和過載。測量前需要對測頭表麵進行清潔，避免油汙和雜物影響接觸狀態。定期檢查測頭球的磨損情況，超過磨損限值時需要及時更換。同時，還應定期對傳感器、線纜等部件進行檢測和保養，確保其性能穩定。

接觸式對刀儀憑借其精度高、通用性強等優點，在數控加工領域得到了廣泛應用，但其測量效率和適應性仍有待進一步提高。
