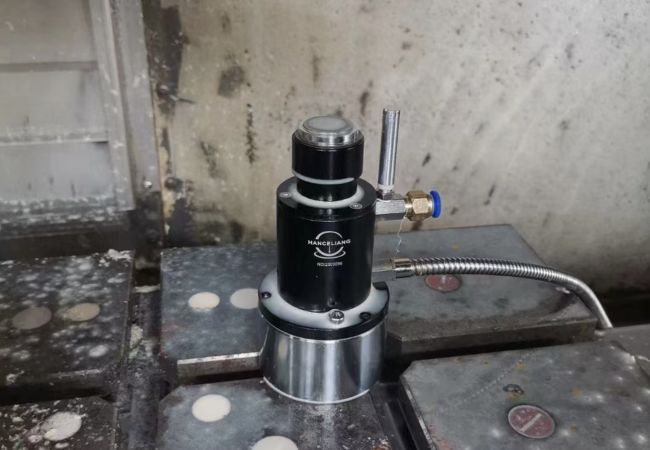

單向對刀儀

單向對刀儀的使用方法較為簡單，通過手動或自動操作，可快速完成刀具的對刀和測量。黄片91為您總結以下單向對刀儀的典型使用步驟：

1.安裝對刀儀

將單向對刀儀的基座固定在機床工作台上，確保基座平穩、牢固。調整測量杆的位置和高度，使其在刀具運動範圍內，並與刀具接觸方向垂直。連接對刀儀的信號線，將其與數控係統的刀具測量接口相連。

2.設置對刀參數

在數控係統中設置對刀儀的參數，如對刀儀的坐標位置、觸發信號的類型和閾值、測量方向和循環次數等。這些參數將影響對刀儀的靈敏度、精度和效率，需要根據具體的刀具類型和加工要求來設定。

3.手動對刀

將待測刀具安裝在主軸上，手動旋轉主軸，緩慢移動刀具，使其逐漸靠近測量杆。當刀具接觸到測量杆並使其產生位移時，數控係統將記錄下當前的刀具坐標值。重複幾次接觸測量，取平均值作為刀具的實際坐標。

4.自動對刀

在數控係統中選擇對刀程序，啟動自動對刀循環。數控係統將控製機床按照預設的路徑和速度，自動移動刀具，使其在不同位置接觸測量杆。每次接觸時，數控係統都會記錄刀具的坐標值，並計算刀具的尺寸補償量。自動對刀通常需要多次接觸測量，以提高測量精度和重複性。

5.補償刀具坐標

根據對刀儀測量得到的刀具坐標值，計算刀具相對於機床基準點的偏差，生成刀具補償參數。將補償參數輸入到數控係統中，更新刀具坐標係。補償後的刀具坐標將用於後續的加工程序，確保刀具路徑的準確性。

6.驗證對刀結果

在實際加工前，可以進行試切或空運行，驗證對刀結果的正確性。觀察刀具的實際切削位置和路徑是否與編程一致，是否存在幹涉或碰撞。必要時，可以微調對刀參數，重新進行對刀測量。

7.定期維護

單向對刀儀需要定期清潔和維護，以確保測量精度和穩定性。清理測量杆和基座上的油汙、碎屑，檢查信號線和接口的連接狀態。定期校準對刀儀，使用標準件或其他測量工具，驗證對刀儀的示值誤差，必要時進行調整。

總之，單向對刀儀的使用需要遵循正確的操作步驟，合理設置對刀參數，並定期進行維護和校準。通過規範的對刀操作，可以有效提高刀具的定位精度，減少刀具磨損和斷損，延長刀具壽命，最終提高加工質量和效率。
