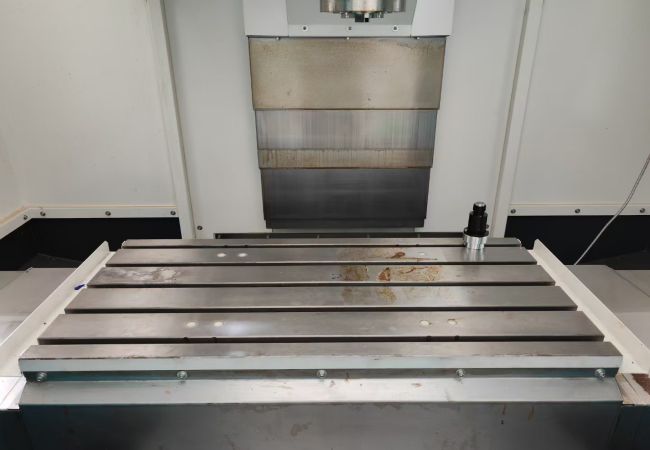

CNC探頭工作原理與技術應用

一、探頭基本結構

1.觸發機構

探頭的觸發機構是其核心部件，主要由以下部分組成：

-測量觸針：通常采用高硬度材料製成，如碳化鎢、工業紅寶石等，具有耐磨性好、熱膨脹係數小的特點

-運動機構：采用高精度線性導軌或球鉸支撐，確保觸針運動的靈活性和重複定位精度

-複位裝置：使用精密彈簧係統，保證觸針在觸發後能準確返回初始位置

2.信號傳輸係統

現代CNC探頭普遍采用兩種信號傳輸方式：

有線傳輸：

-采用屏蔽電纜傳輸，抗幹擾能力強

-信號傳輸穩定可靠

-適用於固定式測量場合

-需要考慮線纜布置和保護

無線傳輸：

-使用射頻技術，工作頻率通常在433MHz或2.4GHz

-傳輸距離可達15米以上

-電池供電，使用時間長達數百小時

-適用於旋轉工作台等場合

3.保護係統

為確保探頭使用安全，設計了多重保護機製：

-機械過載保護：當接觸力超過設定值時，觸針自動脫離

-電氣保護：具備過壓、過流保護電路

-防水防塵：達到IP67防護等級

-電磁屏蔽：有效降低外部電磁幹擾

二、工作原理詳解

1.觸發原理

現代CNC探頭主要采用以下幾種觸發方式：

電阻應變式：

-利用應變片感應形變

-靈敏度高，響應快速

-測量精度可達0.001mm

-溫度穩定性好

光電式：

-利用光路變化觸發

-無機械接觸，壽命長

-重複精度高

-適用於高速測量

壓電式：

-利用壓電晶體特性

-響應時間短，<0.2ms

-結構簡單緊湊

-穩定性好

2.信號處理流程

探頭的信號處理包含以下步驟：

(1)信號采集

-觸發信號產生

-模擬信號轉換

-信號放大處理

-數字化轉換

(2)數據處理

-濾波去噪

-誤差補償

-坐標計算

-數據校驗

(3)反饋控製

-位置反饋

-補償量計算

-控製指令生成

-實時監控

三、精度影響因素與控製

1.環境因素

溫度影響：

-環境溫度變化導致熱膨脹

-工件溫度與測量係統溫度差

-解決方案：溫度補償係統、恒溫控製

振動影響：

-機床運行振動

-外部環境振動

-解決方案：減振裝置、信號濾波

2.係統誤差

機械誤差：

-安裝偏差

-結構變形

-磨損誤差

-解決方案：定期校準、補償表建立

電氣誤差：

-信號漂移

-電磁幹擾

-解決方案：屏蔽處理、信號補償

四、實際應用技術

1.測量方式

點測量：

-單點觸發測量

-適用於孔徑、台階等尺寸測量

-測量速度快，精度高

掃描測量：

-連續接觸測量

-適用於複雜曲麵輪廓

-數據點密集，精度好

2.應用場景

工件定位：

-工件零點設定

-工件姿態調整

-基準麵確定

尺寸檢測：

-加工尺寸測量

-形位誤差檢測

-輪廓度檢測

過程控製：

-加工過程監控

-實時補償修正

-質量追溯管理

五、維護與保養

1.日常維護

-清潔保養：定期清潔觸針和接觸麵

-功能檢查：測試觸發功能和信號穩定性

-精度驗證：使用標準塊進行驗證

2.定期維護

-係統校準：每月進行一次全麵校準

-零件更換：根據使用情況更換易損件

-性能測試：全麵測試各項技術指標

六、故障診斷與排除

1.常見故障

-觸發不穩定

-精度偏差

-信號中斷

-係統報警

2.故障排除方法

-係統檢查

-參數調整

-部件更換

-軟件更新

結論：

CNC探頭技術的應用極大提高了數控加工的自動化水平和加工精度。通過深入理解其工作原理和應用技術，合理使用和維護，可以充分發揮探頭的技術優勢，提升生產效率和產品質量。隨著智能製造的發展，探頭技術將向著更高精度、更智能化的方向發展。
