Z軸對刀儀的使用原理：從基礎到精確操作

Z軸對刀儀主要用於檢測刀具在Z軸方向的長度，並根據測量結果生成刀具補償值。其原理如下：

1.機械接觸原理

-刀具接觸對刀儀測頭時，測頭內部的傳感器會檢測到壓力或位移，並向數控係統發送信號。

2.電信號傳導

-當刀具接觸測頭時，電路閉合，生成電信號。

-數控係統記錄刀具接觸點的Z軸坐標值。

3.數據處理

-數控係統根據測量的Z軸坐標值，計算刀具的實際長度，並與標準值對比。

-係統自動生成刀具補償值，更新Z軸刀長參數。

Z軸對刀儀的操作流程

1.安裝對刀儀

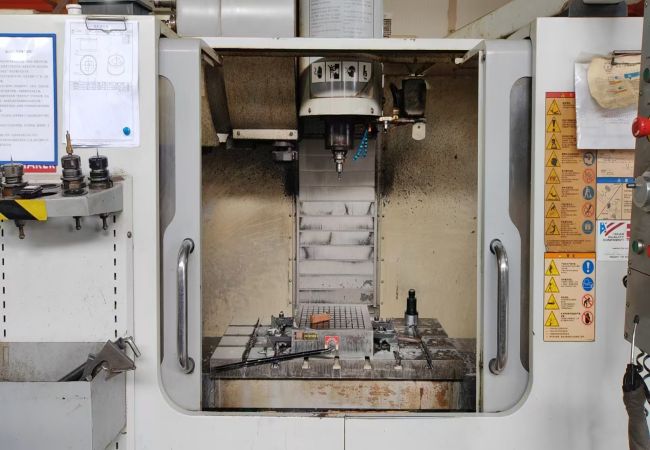

-將對刀儀安裝在加工中心或車床的工作台上，確保其表麵水平且清潔。

2.校準對刀儀

-使用標準件對對刀儀進行校準，確保Z軸測量值準確無誤。

3.啟動對刀程序

-在數控係統中選擇Z軸對刀程序，或輸入相關指令代碼。

4.刀具接觸測頭

-手動或自動控製刀具緩慢下降至對刀儀測頭，確保接觸時無衝擊。

5.記錄Z軸坐標值

-數控係統記錄接觸點的Z軸坐標值，並計算刀具長度。

6.保存刀具補償值

-係統將補償值保存到刀具參數表中，完成Z軸對刀。

Z軸對刀儀的使用注意事項

1.測頭保護

-對刀儀的測頭是精密部件，應避免刀具快速接觸或碰撞。

2.清潔工作台

-對刀前清潔對刀儀表麵和工作台，確保測量數據準確。

3.定期校準

-使用標準刀具或量塊定期校準Z軸對刀儀，防止長期使用導致的誤差。

4.小心刀具刀尖破損

-確保刀具刀尖完好無損，否則可能導致測量誤差。
