觸發式測頭結構分析

測頭是三坐標測量機的重要部分，一般的測頭是由一個杆和紅寶石球組成，主要用來測量工作表麵，通過測端的機械位置移動，觸發信號並采集一個測量數據。可見測頭的性能直接影響測量精度和測量效率。觸發式測頭結構簡單、成本低，可用於高速測量，所以廣泛應用於現代三坐標測量機中。但由於其精度稍低，而且不能以接觸狀態停留在工件表麵，因而隻能對工件表麵作離散的逐點測量，不能作連續的掃描測量。

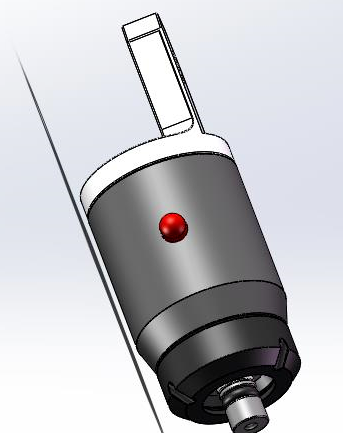

常用觸發式測頭內部結構如圖1所示。測杆安裝在三角架上，而三角架的三條圓柱腿定位於三對觸點上，當測杆沒有受到測量力時，三角架的三條圓柱腿與三對觸點均保持接觸；當測杆的球狀端部與工件接觸時，不論受到X、Y、Z哪個方向的接觸力，至少會引起一個圓柱腿與觸點脫離接觸，從而引起電路的斷開，產生階躍信號，通過采樣電路，將沿三個軸方向的坐標數據存儲處理。同時一個與測杆同軸的彈簧提供預載，以測頭凸角存在的原因是觸發式測頭的三點設計原則，當作用給測端一個特定方向的力時，可能會產生繞一個或兩個接觸點的旋轉，導致所需確保圓柱腿與觸點的接觸及複位。因此這種測頭具有信號觸發的開關機構、測頭再定位機構和超行程保護機構。
