加工中心切削刀具必備知識點

1刀具的基本分類

根據末端幾何形狀:

平底銑刀

r-平頭銑刀

球頭銑刀

可轉位嵌入式端銑刀

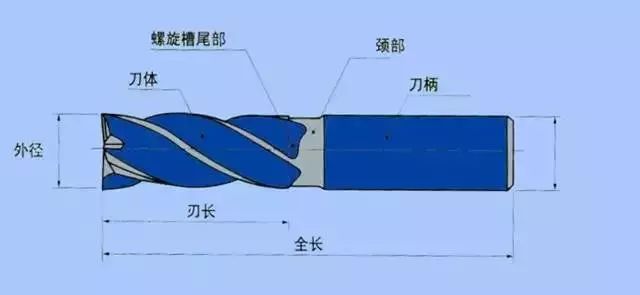

2刀具的基本幾何結構

3刀具的基本幾何結構

用於精加工的切削刀具的切削刃必須具有良好的輪廓精度。

刀具的幾種可能的輪廓偏差

(1)精確的輪廓；

(2)打磨工藝不夠精確，導致邊緣處出現不規則的碎麵；

(3)磨削工藝不準確造成的半徑偏差。

如果要求工件的精度非常高，你應該從工具製造商那裏購買標準認證的工具。

4刀具的基本幾何結構

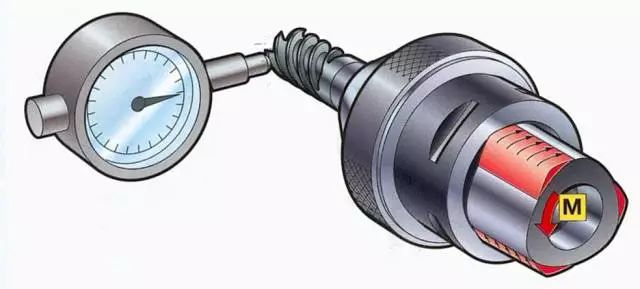

在保證刀柄和刀具係統的最大伸出長度不超過規定值的前提下，為了使主軸準確運轉，必須分別在刀柄和切削刃處檢測刀具的徑向跳動誤差。如果徑向跳動誤差過大，會造成主軸嚴重振動。

5如何選擇合適的刀具

(1)分析具體的加工條件，如主軸和機床性能、刀具夾緊係統、潤滑方式等。

(2)分析工件的材料特性；

(3)分析加工表麵質量、加工精度要求、成本等。

(4)綜合考慮各種因素，做出最優選擇。

6高速切削加工參數的計算方法

三個重要的公式

7高速切削中的幾個重要術語和加工參數

(1)切削速度Vc

切削速度的定義:Vc=N*p*Deff/1000

Vc是指在特定刀具的情況下，適合於工件材料高速加工的適當切削速度值，它指的是刀具的線速度。

如何正確設置切削速度Vc值；

由工具供應商提供；

參考現有的實驗數據；

通過大量的切割實驗，建立自己的數據庫。

Vc值是正確設置其他切削參數的重要依據！

切削速度對表麵光潔度的影響▼

不同切削速度下產生的鐵屑顏色對比▼

(2)有效刀具直徑Deff

有效刀具直徑及有效刀具直徑的計算。

(3)每個刀片的進給量fz

每個葉片進給的定義:

如何正確設置刀具每刀進給量；

由刀具供應商提供；

參考他人研究得到的實驗數據；

通過大量的切削實驗獲得。

每刀進給量設置的正確與否，對刀具上切削載荷的合理分配有著極其重要的影響。

(4)軸向和徑向進給速度ap& ae

軸向進給速度的計算:

根據主軸、刀具和材料的不同，實際結果會受到影響。

以及aefz對平滑度的影響。

(5)高速加工中切削參數的計算方法

(6)加工參數的設定原則

1)在高速加工過程中，加工參數必須優化，不能隨意設定；

2)切削速度Vc值必須設置正確；

3)每個刀片的進給量fz必須正確設置。

合理的取值既能最大限度地發揮刀具的切削效率，又能充分利用刀具，提高加工質量和效率。而不影響刀具的使用壽命，從而達到節約成本和實現真正高速加工的目的。
