5步完成PLC三色指示燈控製

PLC常用的編程語言是LAD。梯形圖由觸點、線圈和用方框表示的命令框組成。表示觸點的邏輯輸入條件，如外部開關、按鈕和內部條件。線圈通常表示邏輯運算的結果，通常用於控製外部負載和內部標誌。指令框用於表示定時器、計數器或數學運算等指令。

在編寫PLC控製程序時，首先要有一個清晰的編程思路，設置好所有要使用的變量和接線地址信息。以手動/自動切換三色指示燈控製的簡單程序為例，介紹了PLC編程的思路和方法。具體步驟如下:

第一步

單擊PLC_1的一個下拉箭頭，然後單擊PLC變量的兩個下拉箭頭，然後雙擊“顯示所有變量”。三個地方是PLC變量的編輯界麵。

第二步

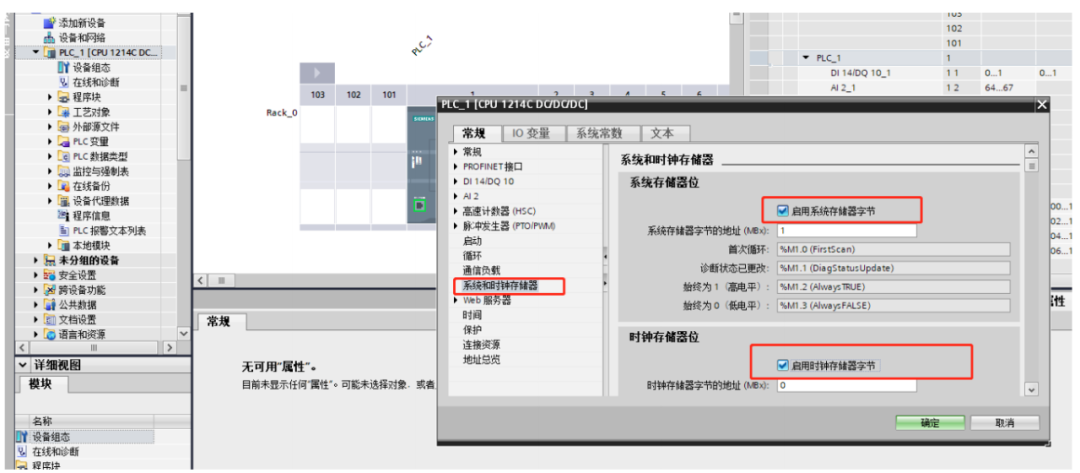

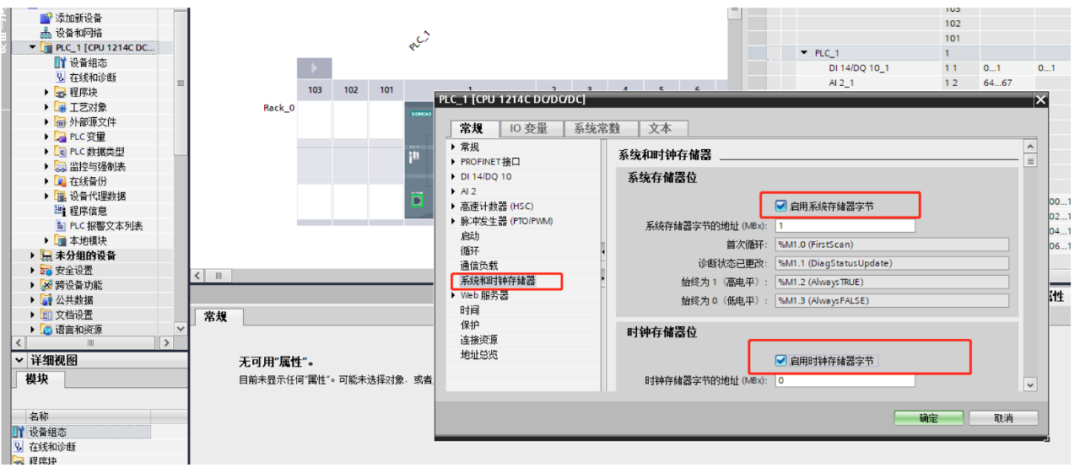

打開PLC的係統和時鍾存儲器，啟用係統存儲器字節和時鍾存儲器字節。

第三步

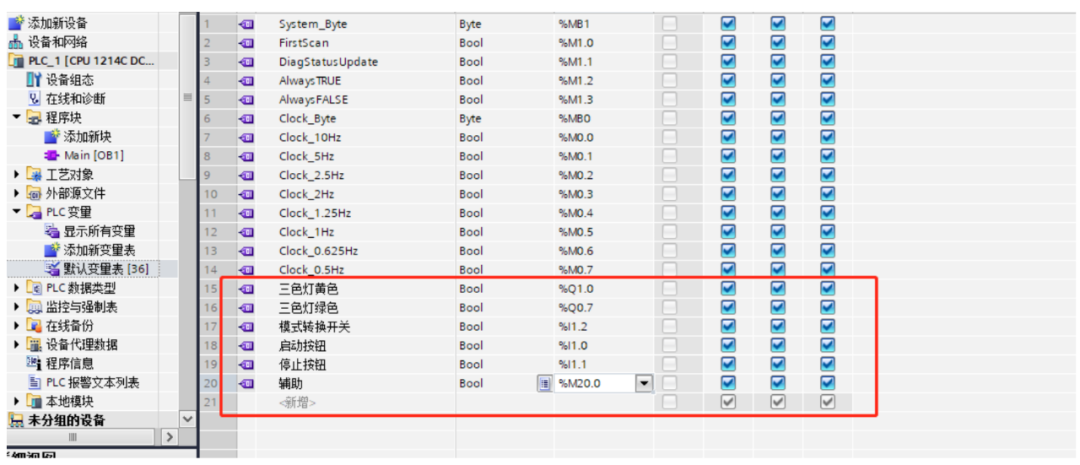

根據控製要求輸入所需的變量。

第四步

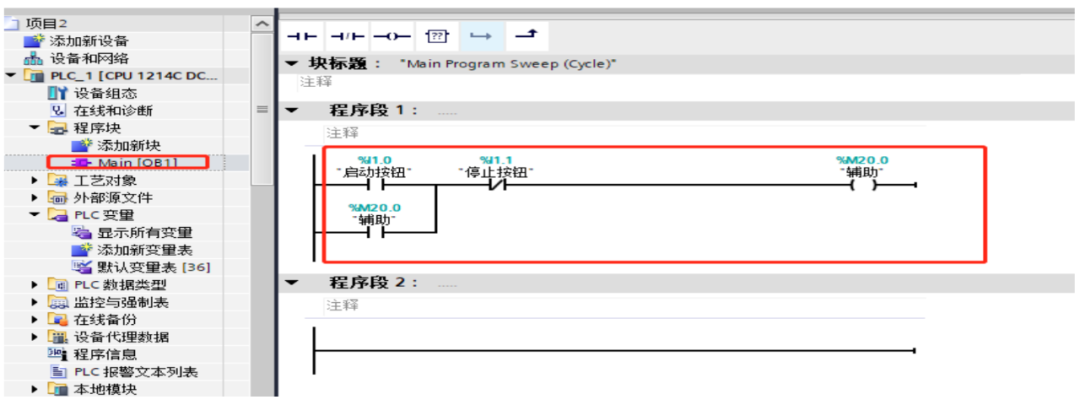

在主程序塊中寫PLC程序，先寫自鎖程序使輔助M20.0為真。

第五步

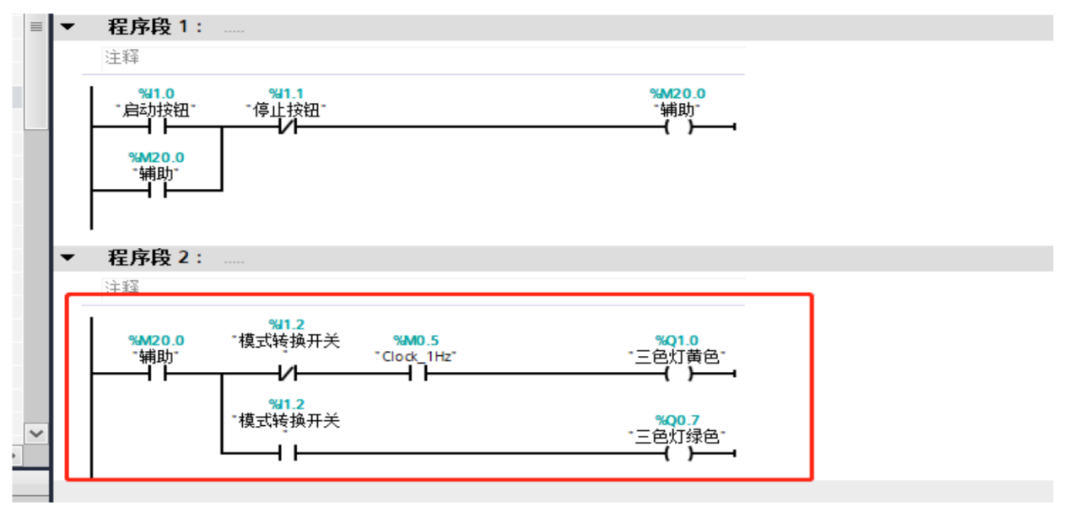

編寫指示燈的控製程序。當模式開關關閉時，黃燈閃爍；綠燈一直亮著。

三色指示燈手動/自動切換的具體控製要求是:通過模式開關選擇自動或手動模式；模式開關關閉時，三色指示燈黃燈以1Hz的頻率閃爍；；當模式轉換開關打開時，三色指示燈始終為綠色，頻率為1Hz。
