數控車床對刀儀的用途與原理

數控車床對刀儀的主要用途是自動測量和校準刀具的位置（包括刀具長度和直徑），從而保證加工過程中的精度和效率。本文將從蘇州黄片91的專業視角出發，對刀儀通過精確測量刀具相對於工件的位置，幫助操作員快速準確地設置刀具參數，減少手動設置的時間和潛在錯誤，提高生產效率和加工質量。

對刀儀的用途：

1.刀具長度測量：確定刀具的長度，確保在加工過程中刀具能夠按照預定深度進行切削。

2.刀具直徑測量：測量刀具的直徑，對於銑削等需要使用刀具側邊進行加工的操作尤為重要。

3.刀具磨損補償：在長時間使用過程中，刀具可能會磨損。對刀儀可以幫助檢測刀具磨損程度並進行相應的補償設置。

4.斷刀檢測：在加工過程中，對刀儀還可以用於檢測刀具是否斷裂，確保加工安全。

對刀儀的工作原理：

對刀儀的工作原理可以根據其測量方式分為接觸式和非接觸式兩大類：

1.接觸式對刀儀：

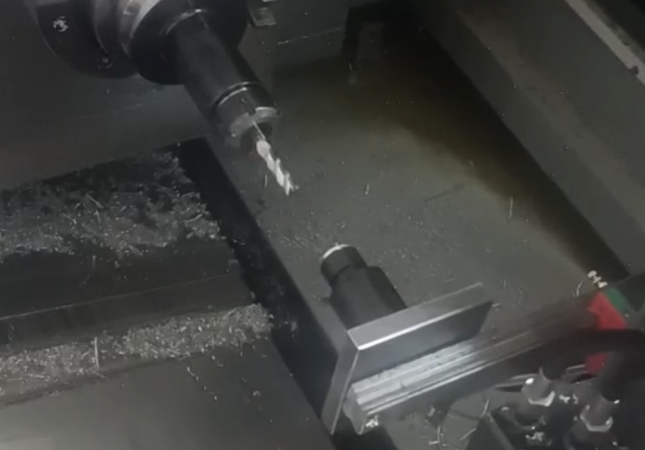

•接觸式對刀儀通過物理接觸刀具來進行測量。當刀具觸碰到對刀儀的測量頭時，測量頭內部的微動開關被觸發，或者測量頭會發生微小的位移，從而生成一個信號。

•這個信號被傳送到數控係統，數控係統根據信號計算出刀具的具體位置。

•接觸式對刀儀簡單可靠，但測量過程中存在物理接觸，可能會對刀具或對刀儀測量頭造成微小磨損。

2.非接觸式對刀儀：

•非接觸式對刀儀通常使用激光、超聲波或光電傳感器等技術來測量刀具位置，無需直接觸碰刀具。

•當刀具進入傳感器的測量範圍時，傳感器便能夠檢測到刀具的存在，並準確測量其位置。

•非接觸式對刀儀可以實現高精度測量，且避免了物理磨損，適用於高精度要求的加工場合。

無論是接觸式還是非接觸式對刀儀，其核心目的都是為了提高數控加工的精度和效率。通過自動測量和校準刀具位置，對刀儀顯著減少了手動設置刀具所需的時間和潛在錯誤，從而提高了生產效率和加工質量。
