cnc探針工作原理

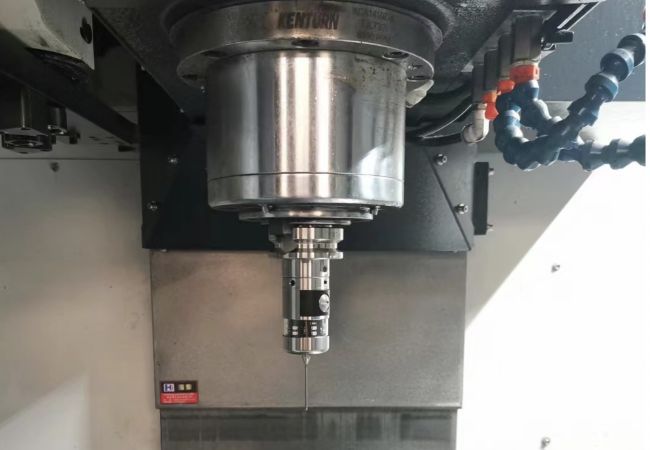

CNC探針，特別是在數控機床中使用的觸覺式探針，工作原理基於物理接觸和信號生成的方式來測量工件的幾何尺寸、位置或用於對刀。它們通過精確測量，幫助提高加工精度和效率。漢測測量提醒您，以下是CNC探針的基本工作原理：

1.物理接觸

•探針在數控程序的控製下移動，直至其探頭（通常是一個球形或其他形狀的觸點）輕觸工件表麵或刀具。這種物理接觸是測量過程的開始。

2.信號觸發

•當探針觸點接觸到工件或刀具時，會引起探針內部機械結構微小的位移。這種位移會觸發一個開關（機械式）或感應（電子式），生成一個電信號。對於電子式探針，位移可能通過應變片、電容或電感變化來檢測。

3.信號傳輸

•生成的信號被傳輸到數控係統。在有線探針係統中，信號通過連接線傳輸；在無線係統中，信號可能通過無線電波（如射頻）或紅外技術發送。

4.數據處理

•數控係統接收到信號後，根據探針在觸發時的位置計算工件的具體尺寸或位置。這需要考慮探針自身的幾何參數，如探頭半徑等，以及探針在觸發時的機床坐標。

5.反饋與調整

•根據測量結果，數控係統可以調整加工程序，進行刀具補償或調整工件位置，以確保加工精度。

6.自動化操作

•CNC探針係統通常集成在數控機床的自動化程序中，能夠在無需人工幹預的情況下自動執行測量任務，如工件檢測、對刀、加工過程監控等。

特點與優勢

•高精度：CNC探針能夠提供非常高的測量精度，有助於提高加工精度和一致性。

•高效率：通過自動化測量減少機床停機時間，加快生產流程。

•靈活性：適用於各種複雜形狀和尺寸的工件測量，提高機床的適用範圍。

CNC探針的應用顯著提高了數控加工的自動化水平，使得高精度加工變得更加快捷和可靠。通過集成先進的測量技術，數控機床能夠滿足現代製造業對高質量和高效率生產的需求。
