數控銑床對刀原理

數控銑床對刀是指在數控銑削加工前，通過測量刀具的實際位置和幾何尺寸，將測量結果作為補償值輸入數控係統，實現刀具坐標係與工件坐標係的精確對應，從而提高加工尺寸精度和表麵質量的過程。黄片91為您介紹，數控銑床對刀的基本原理如下：

1.建立機床坐標係

機床坐標係是數控銑床定位運動的基礎，通過機床本身的位置反饋裝置（如光柵尺、旋轉編碼器等）建立起以機床零點為原點，X、Y、Z三個互相垂直的坐標軸構成的空間直角坐標係。

2.建立刀具坐標係

刀具坐標係以刀具參考點（如刀尖點、刀柄端麵等）為原點，以刀軸方向為Z軸，垂直於Z軸並相互垂直的兩個方向為X軸和Y軸，建立起另一個獨立的空間直角坐標係。刀具坐標係相對於機床坐標係有一個固定的空間位置關係。

3.測量刀具長度

刀具長度是指刀具參考點到機床主軸端麵的Z向距離。測量方法有以下幾種：

-手動對刀：用百分表等測量工具，手動測量刀具長度，並輸入數控係統的刀具參數表

-半自動對刀：利用機床探針、對刀塊等輔助工具，手動將刀具移至對刀位置，由數控係統自動記錄坐標並計算刀具長度

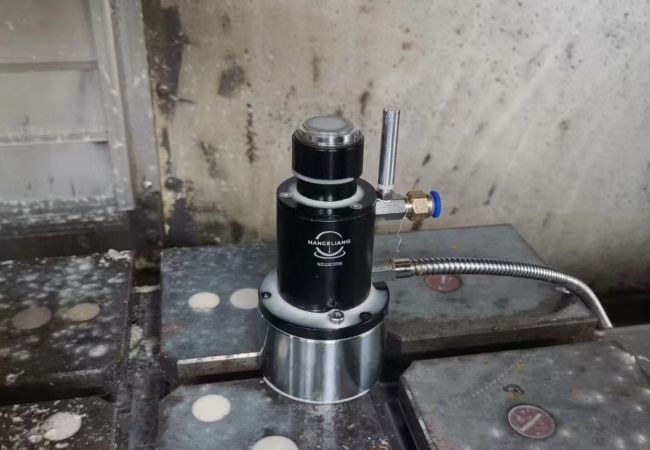

-全自動對刀：采用對刀儀、激光測頭等在線測量裝置，由數控係統控製刀具自動完成對刀過程，無需人工幹預

4.測量刀具半徑

刀具半徑是指刀具橫截麵的半徑尺寸。測量方法有以下幾種：

-間接測量：利用標準量塊、對刀杆等已知尺寸的工件，測量刀具加工後的實際尺寸，通過計算得到刀具半徑

-正負對刀：用兩個相對的方向測量同一刀具的同一個麵，取兩次測量結果的平均值作為刀具半徑

-掃描測量：用激光傳感器、CCD相機等掃描刀具旋轉一周的輪廓，提取刀具輪廓的圓弧參數，計算刀具半徑

5.建立刀具補償

將測量得到的刀具長度、半徑等參數輸入數控係統的刀具偏置參數表，建立起刀具坐標係與機床坐標係之間的關聯。在加工程序運行時，數控係統根據當前使用的刀具號和補償號，自動調用相應的補償參數，對刀具的運動路徑和切削用量進行實時修正，實現刀尖點軌跡與編程軌跡的重合。

6.刀具磨損補償

刀具在切削過程中會產生磨損，使得實際加工尺寸發生偏差。為保證加工精度，需要定期測量刀具的磨損量，並將磨損值作為補償值輸入數控係統，修正刀具偏置參數。常用的刀具磨損測量方法有：

-間接測量：利用在機測頭等裝置測量加工零件的實際尺寸，通過尺寸偏差反推刀具磨損量

-直接測量：利用工具顯微鏡、掃描電鏡等設備直接測量刀具磨損區的輪廓形貌，計算磨損量

-預測估計：根據切削參數、時間、材料等建立刀具磨損模型，利用模型預測刀具的磨損進程，指導補償

通過對刀和補償技術，數控銑床可以將加工誤差控製在幾微米到幾十微米的水平，大幅提高了加工精度和自動化程度。隨著在機測量、誤差補償、智能優化等技術的發展，數控銑床的對刀精度和效率還將進一步提升，為高端製造業的發展提供有力支撐。
