CNC編程工程師工廠技術規範

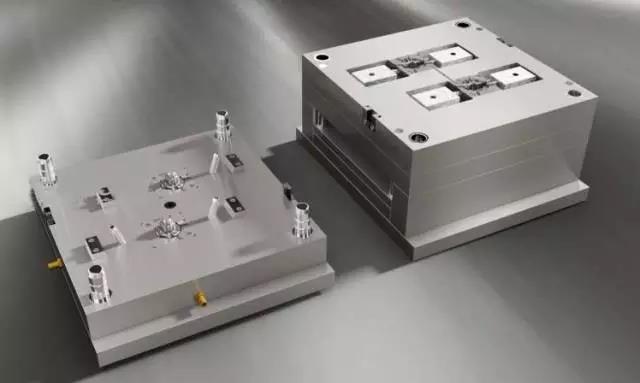

1. 明確編程師的職責，負責模具CNC製造過程中加工質量、加工效率、成本控製、出錯率方麵的把控。

2. 編程師接到新模時必須對模具的要求有所了解，模具結構的合理性，上下模使用的鋼材，產品公差要求、啤塑材料。分清楚哪裏是膠位，哪裏是PL麵，哪裏是碰穿、擦穿，哪裏可以是避空的。同時應與技師溝通，確定CNC加工的內容。

3. 編程師接到新模後，原則上第一時間開銅料清單，填寫清單前必須先將銅公拆好，可以是未修整好，但要有掌底大小，確定銅公編碼、火花位大小。
4. 銅公粗、幼公的施工圖分別用2張程式清單填寫，可以在舊機床加工的工件或必須在高速機加工的工件要在“工件擺放方向”空白處用文字說明及注意的事項。銅公在“工件擺放方向”空白處用“TFR-ISO”視圖表示，鋼料在“工件擺放方向”空白處用“TOP”和“TFR-ISO”視圖表示，注明基準角。不能完全表達清楚擺放方向的工件，必須增加“FRONT”或“LEFT”視圖。鋼料要親自對照實際工件，確認基準方向、工件尺寸及加工麵。
5. 鋼料開粗時，Z下刀量0.5-0.7mm。銅料開粗時Z下刀量1.0-1.5mm（內部開粗1.0mm，基準邊開粗1.5mm）。
6. 平行式精銑時，ma×imumstepover按“精加工平行式最佳等高參數表”來設定。精銑前餘留量盡量留小點，鋼料0.10—0.2mm；銅料0.2--0.5mm。不要使用R刀精鑼麵積大的平麵。
7. 擦穿麵或碰穿麵留0.05mm餘量FIT模用，有些重要麵積小的擦穿麵，碰穿麵留0.1mm餘量，周邊的PL麵加工到位。較大的下模PL麵封膠位出10mm—25mm(標準是18mm)外能避空的避空0.15mm。
8. 快速下刀至3mm高度使用 (相對加工深度)逼近進給一律600mm/m，有螺旋下刀和外部進刀的Z下刀F速一律是1000 mm/ m，有踩刀地方的Z下刀F速一律300mm/m，內部快速移動(橫越)進給一律是6500mm/m（必須走G01）。
9. 使用Φ63R6、Φ40R6、Φ30R5飛刀開粗時，餘量留側壁單邊0.8mm，底部留0.4mm。不能出現踩刀現象，不能使用Φ63R6加工範圍較小的內型框。使用Φ32R0.8、Φ25R0.8、Φ20R0.8、Φ16R0.8刀具半精加工時，較大的平麵再加工，保證底部留0.15mm餘量，方便下一把刀具可以直接精加工工件底部。
10. 精銑前必須先用較小直徑的刀將角位的餘量粗清角，無法清角的地方，必須做曲麵擋住，避免精銑時角位餘量過多導致刀具損壞，要保證精銑時餘量是均勻的。
11. 刀具裝夾長度無須最大深度或超過最大深度，需要用加長嗦咀、用有一定避空長度刀具時，必須在程式清單備注欄上注明L、B、D的數據。L—表示刀具裝夾長度、B—表示刀具的避空長度、D—表示加長嗦頭直徑。
12. 銅公粗加工時，將模胚素材Z正方向加至+5mm，XY方向單邊加至+3mm。
13. 拆銅公時一定要檢查掌底是否夠避空， 一定要將拆好的銅公套進需要火花加工的工件裏麵，著色仔細檢查是否夠避空。近似對稱的銅公要檢查是否完全對稱，避空位是否都是一樣。不要自以為是，不加以檢查。
14. 加工完畢的銅公必須達到標準：⑴ 尺寸準確，公差：<±0.01mm；⑵ 沒有變形現象；⑶ 刀紋清晰，沒有特別粗糙的刀紋；⑷ 線條分明，接刀處不起階；⑸沒有明顯難除去的披鋒；⑹掌底厚度保證在15-25 mm，標準在20mm；⑺銅公編碼正確；⑻基準位周邊要減火花位。
15. 拆銅公考慮原則：⑴ 加工可行性；⑵ 實用；⑶ 強度夠,不變形；⑷ 方便加工；⑸ 銅公成本；⑹ 外形美觀；⑺ 拆的銅公越少越好；⑻ 對稱的產品盡量將加工左、右的銅公做在一起，移數加工。
16. 刀具使用參考準則⑴ 一般大小的鋼料開粗時盡量選用Φ30R5，較大型的鋼料盡量選用Φ63R6；⑵ 銅公開粗高度70mm以下選用M16刀具；高度在70—85mm之間選用M20刀具；高度在85—120mm之間選用M25刀具；超過120mm以上選用Φ25R0.8、Φ32R0.8飛刀把；⑶ 銅公2D外形光刀，高度50mm以下選用M12刀具；高度在50-70mm之間，選用M16刀具；高度在70-85mm之間，選用M20；高度在85-120mm之間，選用M25；超過120mm以上用Φ25R0.8、Φ32R0.8飛刀把加工；⑷ 較平坦的曲麵或較高的外形曲麵盡量選用Φ20R4、Φ25R5、Φ40R6作為光刀刀具；
17. 工件檢測規定：⑴ 編程師對工作檢測結果負責；⑵ 工件檢測按圖紙公差進行檢測；⑶ 鋼料原則上在機床上檢測才下機，夜班加工好的鋼料盡量安排到第二天早上編程師檢查後才下機，半夜必須下機的工件，由操機組長檢測，次日由編程師確認。大工件由組長或文員通知技師領取工件；⑷ 銅公原則上在“待檢測區”檢測,檢測OK後,由編程師及時擺放到“合格區”，工模技師隻允許在“合格區”拿走工件；⑸ 檢測到不合格工件應報告本部門主管，由主管決定是否重新加工、換料或按合格工件檢收；⑹ 本部門主管如將不合格工件按合格工件檢收而導致模具質量事故，本部門主管負主要責任。
18. 相關標準規定：⑴ 上、下模內模料四邊分中，底麵為零；⑵ 原身模胚四邊分中，PL麵是平麵時，平麵取數；PL麵不是平麵時，底麵取數。非原身模胚基準角取數(基準角標誌△)；⑶ 行位兩邊分中，行位底碰單邊，深度碰底為零；⑷ 銅公特粗公用“T”表示，粗公用“R”表示，幼公用“F”表示；⑸ 上、下模內模料打印有模具編號的角落即基準角；⑹ 包R的止口銅公外形做小0.08mm，保證產品不刮手；⑺ 工件加工擺放方向，原則上X方向為長尺寸，Y方向為短尺寸；⑻ 使用“等高外形”、“最佳等高”方式精加工時，加工方向盡量采取“順銑”；使用飛刀把精銑時，必須采取“順銑”；⑼ 銅公曲麵精銑時建議優先選用“平行+等高”加工方式切削，平行55度，等高52度；有2度的重疊。使用的刀具必須是球刀切等高的深度方向火花位的要求+0.02mm；⑽ 原則上銅公掌底四個角落，有一角落對應模具基準角倒斜角C6，其餘三個角倒圓角R2；較大的銅公C角、R角相應可以大些；⑾ 原則上規定寫程式時工件最高點為Z零，目的：① 防止忘記設安全高度造成撞刀；② 下刀的深度反映刀具所需最保守的長度；⑿ 使用白鋼刀加工銅公外形時，火花位參數應比要求負多0.015mm；⒀ 銅公基準位要加工到底部，底部留0.2mm（目的防止刀具碰到碼板）；⒁ 刀路編寫計算曲麵公差：開粗0.05mm、粗光0.025mm、光刀0.008mm；⒂ 鋼料精加工直身麵使用合金刀時Z下刀量1.2mm，使用刀把時Z下刀量0.50mm。加工直身麵必須順銑；⒃ 銅公開物料清單，原則上長度控製在250mm以內，高度盡量控製在100mm以內。⒄ 加工的鋼料開粗、中粗，側麵餘留量≥0.3mm，底部餘留量≥0.15mm；⒅ 碼板標準M8  20x20（倍數） M10 30x30(倍數)⒆ 對所有鋼料的加工程式必須采用實體模擬，以確定程式的正確性，減少加工出錯。
 19. 開銅料時，長、寬單邊餘留量2.5mm，高度總餘留量2—3mm,即100×60×42應開105×65×45。長寬尺寸要是5的倍數，高度可以是任意整數,最小銅公外形尺寸為40×20×30（加工OK後尺寸）。
20. 火花碰數紙要求簡潔、清晰、易懂。銅公圖線條要較粗，盡量用整數標注尺寸。銅公基準角作明顯標記，要有模具編號、銅公編號、銅公3D圖、火花位大小、注意事項(接順、移數加工、旋轉加工、拆鑲件後加工、銅公要線割等)、編程師簽名確認，部門主管審核。
21. 銅公線割圖紙要求簡潔、清晰、易懂。要線割的地方要用剖麵線來表示，要有模具編號、銅公編號、火花位大小、電腦圖基準位置、線割斜度大小、注意事項、電腦圖網址、編程師簽名確認，部門主管審核。
