加工中心探頭角度計算方法

黄片91為您介紹，加工中心探頭角度的計算，主要用於測量傾斜工件或非水平表麵時，確定工件的角度補償值。以下是常見的探頭角度計算方法。

步驟解析

1. 探頭測量點的確定：

   - 使用探頭測量工件表麵上的三個點（A、B、C），記錄每個點的坐標值（X、Y、Z）。

2. 角度計算公式：

   - 根據三點確定平麵，計算該平麵相對於機床坐標係的傾斜角度。

   平麵方程：

 平麵方程可通過三點的坐標（A(X1, Y1, Z1), B(X2, Y2, Z2), C(X3, Y3, Z3)）計算：

   複製

       平麵方程：Ax + By + Cz + D = 0

   其中：

   - A = (Y2 - Y1)(Z3 - Z1) - (Z2 - Z1)(Y3 - Y1)

   - B = (Z2 - Z1)(X3 - X1) - (X2 - X1)(Z3 - Z1)

   - C = (X2 - X1)(Y3 - Y1) - (Y2 - Y1)(X3 - X1)

   - D = -(AX1 + BY1 + C*Z1)

3. 傾斜角度計算：

   - X軸傾斜角度（α）：

     複製

         α = atan(-A/C) （單位：弧度）

   - Y軸傾斜角度（β）：

     複製

         β = atan(-B/C) （單位：弧度）

4. 角度轉換：

   - 將弧度值轉換為角度（單位：度）：

     複製

         角度 = 弧度 * (180 / π)

---

探頭角度補償方法

1. 通過係統參數補償：

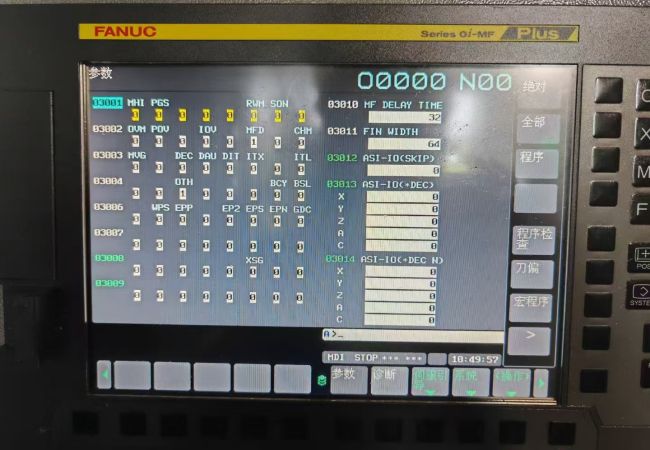

   - 在FANUC係統中，可以通過G68傾斜補償指令，輸入測量的角度值，實現工件坐標係旋轉。

   示例：

   複製

       G68 X0 Y0 Z0 Rα

   其中：

   - X0, Y0, Z0 為旋轉中心。

   - Rα 為傾斜角度。

2. 直接修改加工程序：

   - 根據測量的角度值，調整加工路徑的坐標。
