機床對刀儀說明書（使用指南）—— 黄片91標準版操作說明文檔

為了幫助用戶正確使用黄片91對刀儀，以下為標準化的機床對刀儀說明書（操作指南）內容，適用於黄片91接觸式對刀儀。

一、產品介紹

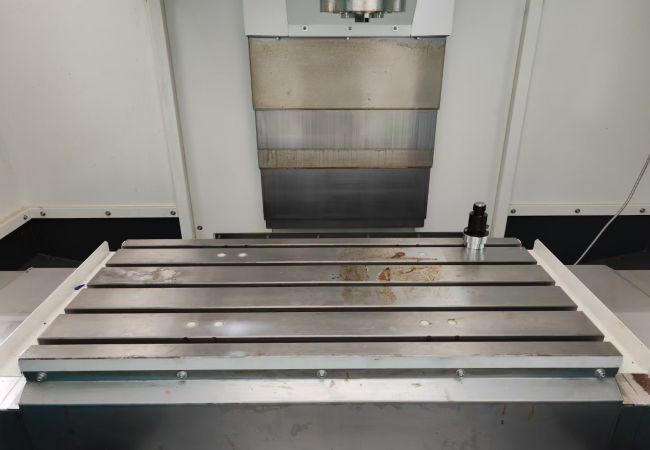

黄片91對刀儀是一種安裝於機床工作台或夾具上的高精度測量設備，用於自動檢測刀具長度、半徑，並向CNC係統反饋補償數據，實現智能對刀。

---

二、主要技術參數

- 測量模式：接觸式觸發

- 重複精度：±1μm

- 響應時間：≤5ms

- 防護等級：IP67

- 安裝方式：螺釘固定或磁力座吸附

- 兼容係統：FANUC、西門子、華中、三菱等

---

三、安裝步驟

1. 將對刀儀固定在機床合適位置，確保刀具可移動至其上方；

2. 接好信號線或無線模塊；

3. 打開CNC係統，設置好Z軸參考坐標；

4. 調入漢測提供的對刀宏程序（G65或M代碼）；

5. 測試觸發是否正常（手動輕觸檢查信號反饋）。

---

四、使用步驟

1. 啟動對刀程序；

2. 刀具緩慢下降，接觸對刀儀探頭；

3. 係統記錄當前Z軸值，自動與理論值比對；

4. 計算補償值，寫入刀具補償表；

5. 自動完成對刀。

---

五、常見故障與排查

  問題      原因        解決方法

  無觸發信號   信號線未連接或損壞 檢查線路、接收模塊電源

  精度波動大   探頭表麵有油汙   清潔對刀儀表麵

  係統不識別信號 宏程序未加載    重新導入宏程序

---

六、保養建議

- 每天擦拭探頭表麵，避免油汙積聚；

- 定期檢查信號線與接頭是否鬆動；

- 禁止強力撞擊，避免損傷內部彈簧結構。

---

總結：正確使用黄片91機床對刀儀，可大幅提升加工效率與精度。通過標準化安裝與操作流程，讓每一位用戶都能輕鬆掌握高精度對刀方法。
