機床對刀裝置測量方法解析：從原理到實操的全麵指南

對刀是數控加工中的基礎性操作，而對刀裝置的準確性直接影響到加工精度與效率。尤其在自動化生產中，機床對刀裝置承擔著快速測量與實時補償的重要任務。本文將從原理出發，係統介紹機床對刀裝置的測量流程與應用價值。

一、對刀裝置的基本作用

機床對刀裝置用於測量刀具的長度、半徑、跳動等幾何參數，並將這些數據傳輸至數控係統進行補償。通過對刀裝置測量，可以保證每一把刀具在加工時的實際軌跡與程序設定完全一致，避免尺寸偏差。

二、測量原理解析

根據結構不同，對刀裝置主要分為接觸式和非接觸式兩類：

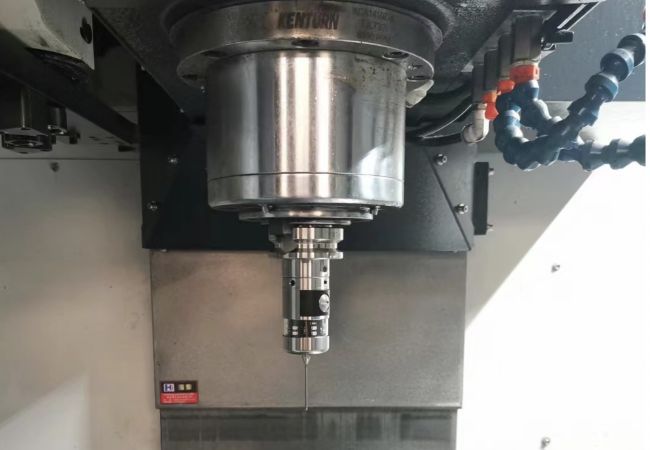

- 接觸式：刀具緩慢移動至對刀裝置測頭位置，接觸後觸發開關信號，係統記錄接觸坐標作為實際刀具位置。

- 非接觸式：如激光對刀儀，利用激光光束遮擋原理進行檢測，適用於高速主軸和微小刀具。

測量時，係統通過坐標差值計算出補償量，並自動寫入刀具參數表中，用於後續加工調用。

三、測量流程步驟

1. 確保對刀裝置固定牢固、狀態正常

2. 裝夾待測刀具並回零機床坐標

3. 執行對刀程序，控製刀具接近測頭

4. 接觸或切斷激光後，係統記錄坐標

5. 自動計算補償值並保存至刀補表

6. 對下一把刀具重複操作

四、常見應用場景

- 加工中心批量換刀作業

- 高速銑削下的刀具檢測

- 多軸聯動設備的刀具補償

- 無人值守夜間自動加工

五、總結

機床對刀裝置的測量原理雖簡單，但其在加工過程中的作用不可替代。合理使用對刀裝置，不僅能提升加工效率，還能顯著提高產品一致性，是實現高質量製造不可或缺的工具。
