cnc機床螺紋加工的種類與要素分析

一、螺紋種類

按牙型可分為三角形、梯形、矩形、鋸齒形和圓弧螺紋；

按螺紋旋向可分為左旋和右旋；

按螺旋線條數可分為單線和多線；

按螺紋母體形狀分為圓柱和圓錐等。

二、螺紋的要素

螺紋包括五個要素：牙型、公稱直徑、線數、螺距（或導程）、旋向。

1. 牙型

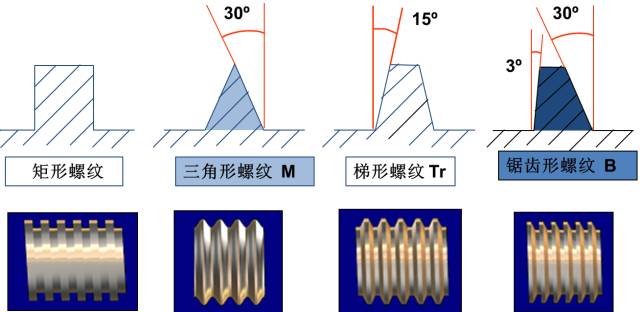

在通過螺紋軸線的剖麵區域上，螺紋的輪廓形狀稱為牙型。有三角形、梯形、鋸齒形、圓弧和矩形等牙型。

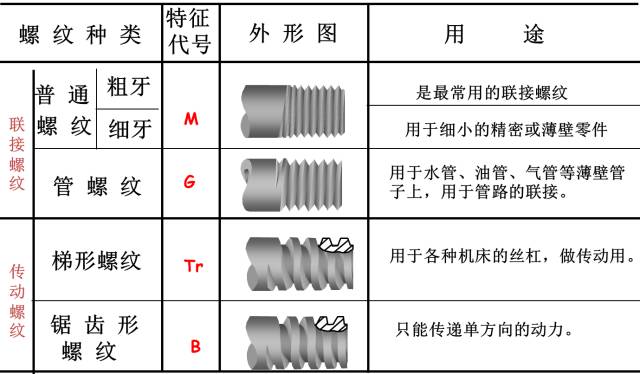

螺紋的牙型比較：

2. 直徑

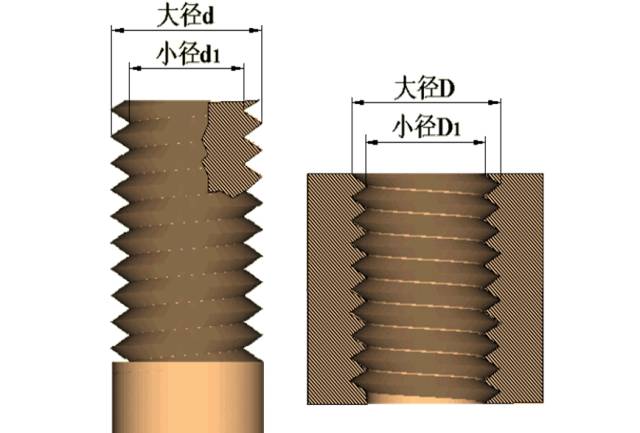

螺紋有大徑（d、D）、中徑（d2、D2）、小徑（d1、D1），在表示螺紋時采用的是公稱直徑，公稱直徑是代表螺紋尺寸的直徑。

普通螺紋的公稱直徑就是大徑。

3. 線數

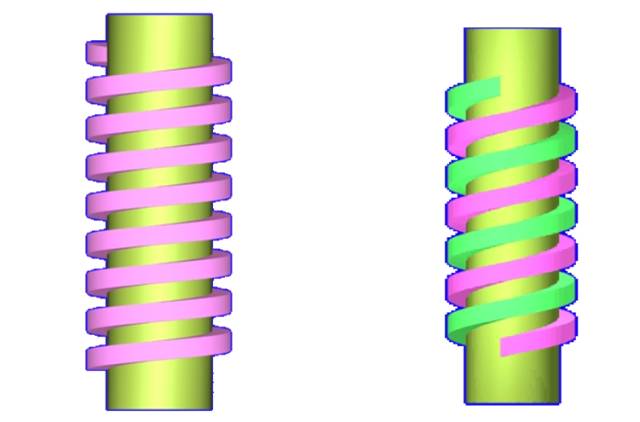

沿一條螺旋線形成的螺紋稱為單線螺紋，沿軸向等距分布的兩條或兩條以上的螺旋線形成的螺紋稱為多線螺紋。

4. 螺距和導程

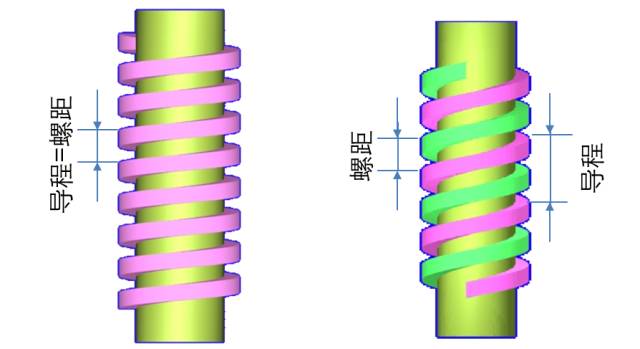

螺距是相鄰兩牙在中徑線上對應兩點間的軸向距離。

導程是同一條螺旋線上的相鄰兩牙在中徑線上對應兩點間的軸向距離。

單線螺紋時，導程=螺距；多線螺紋時，導程=螺距×線數。

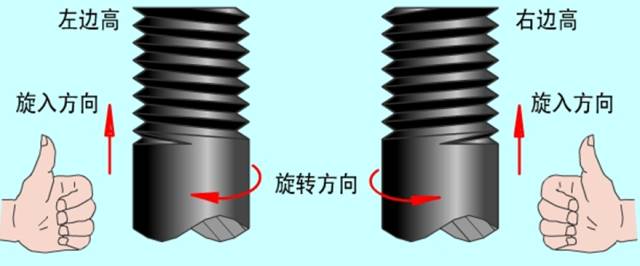

5. 旋向

順時針旋轉時旋入的螺紋稱為右旋螺紋；

逆時針旋轉時旋入的螺紋稱為左旋螺紋。
