切（qiē）削加工淬火鋼的特點和具體措施

金屬經（jīng）過淬火獲得（dé）高（gāo）硬度的鋼俗稱淬火鋼，其組織（zhī）一般為馬氏體，硬度可在50～65HRC，淬火鋼在難切削材料中占有較大比重。它的傳統加（jiā）工工藝（yì）基本是采（cǎi）用磨削，但磨削效率低，且淬火後對一些薄壁、複雜零件（jiàn）進（jìn）行磨削加工（gōng），工件極易產生變形，影（yǐng）響加工精度和質量（liàng）。目（mù）前（qián），由於高硬度刀具材料的出現和發展，采用車、銑、鏜等刀具，來替代傳（chuán）統的磨削工藝（yì），已成為國內外切削（xuē）加工淬（cuì）火鋼的一種趨勢。

一、淬火鋼切削加工的特點

淬（cuì）火鋼切削加工的特點如表7-4所示（shì）。

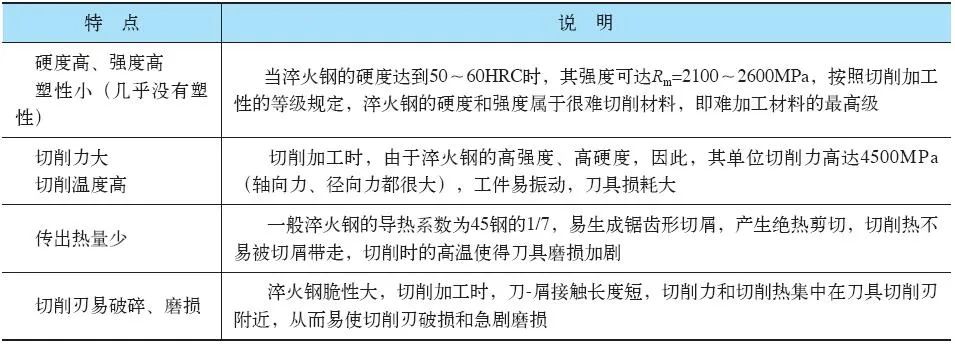

表7-4 淬火鋼切削加工的特（tè）點

二、切削淬火（huǒ）鋼的具體措施（shī）

切削淬火鋼的具體措施如表（biǎo）7-5所示。

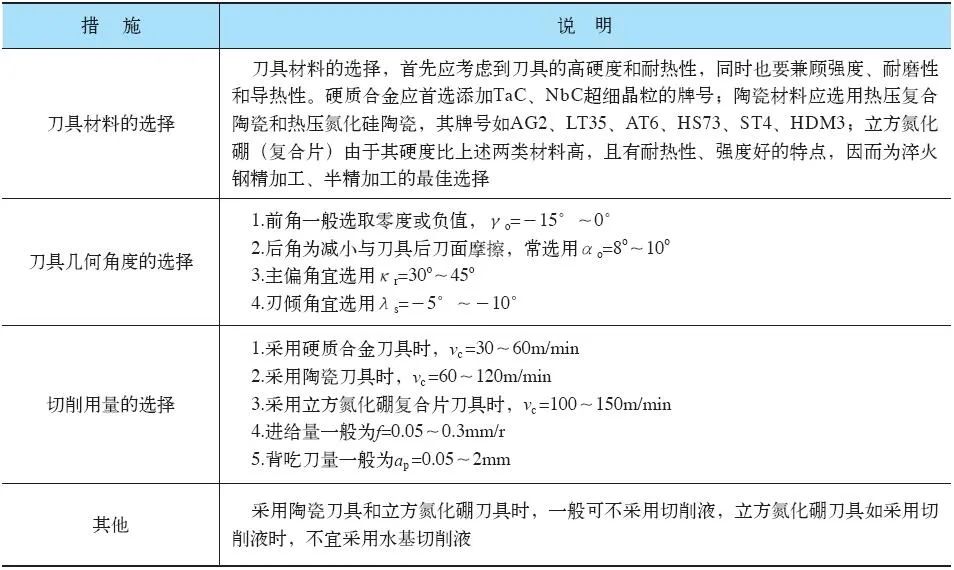

表7-5 切削淬火鋼的具體措施（shī）

來源：部（bù）分選自《數（shù）控刀（dāo）具選用指南》第六章第三節 淬火（huǒ）鋼的切削加（jiā）工，僅做學習用（yòng），版權歸原作者所有，如涉及版（bǎn）權問題侵犯了您的合（hé）法權益，請作者持權屬證明與本平台聯（lián）係，我們將及時更（gèng）正、刪除，謝謝。
