圓弧類鋁合金零件加工內腔和尾端螺紋的操作方法

操作法內容：在圓弧類鋁合金零件（見圖1-56）的批量加工過程時，需要加工內腔和尾端螺紋，生產過程中，為解決該圓弧形件不能直接在機床上夾緊的問題，需根據結構設計具體的夾具。工件夾緊力大，會使工件加工後產生變形，夾緊力小會使工件在車削過程中鬆動產生危險。

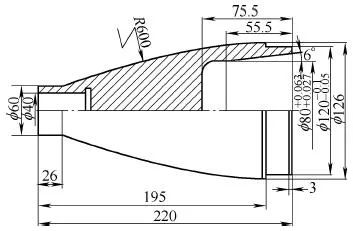

圖1-56 零件

針對圓弧類零件內腔和尾部螺紋加工，設計了一種避開圓弧麵的裝夾、定位裝置，夾緊方式簡單便捷，能夠滿足異形的結構裝夾，保證加工質量，經濟性好，加工效率高。

如圖1-57、圖1-58所示，通過法蘭盤13與機床主軸端連接，另一端通過螺釘10使夾具體11與法蘭盤13連接，在夾具體11內裝有導套9，通過螺釘12連接，導套內裝有拉心7，拉心一端留有螺紋與主軸氣缸連接，主軸氣缸拉動拉心，拉心帶動拉銷8並帶動夾瓦3向錐套2滑動收緊，實現工件夾緊。螺釘6控製拉銷安裝位置。工件定位盤5通過螺釘4安裝在導套前端，使用時，工件端放置於定位盤內定位，工件另一端通過夾瓦夾緊夾緊套1夾緊工件，實現兩端扶正工件，保證加工產品要求。

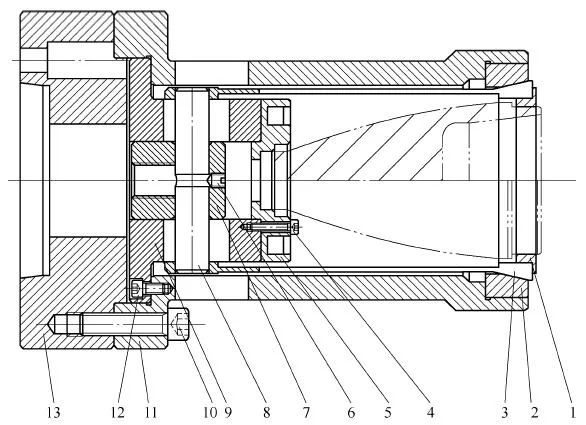

圖1-57 車內腔專用夾具

1—夾緊套 2—錐套 3—夾瓦 4、6、10、12—螺釘 5—工件定位盤 7—拉心 8—拉銷 9—導套 11—夾具體 13—法蘭盤

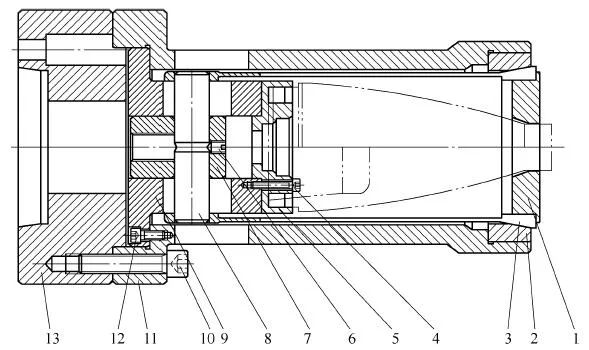

圖1-58 車螺紋專用夾具

1—夾緊套 2—錐套 3—夾瓦 4、6、10、12—螺釘 5—工件定位盤 7—拉心 8—拉銷 9—導套 11—夾具體 13—法蘭盤

特色點一：該夾具屬於多功能快換夾具，隻需要在工件定位盤5上設置適合不同尺寸的定位麵並更換相應的夾緊套1便可以實現多工序的裝夾定位，一套夾具便可應用於該工件或類似工件的多工序加工，節省工裝。

特色點二：針對較長的異形曲麵工件難裝夾的特點，該夾具設計了工件定位盤5和夾緊套1，扶正工件近端，裝夾工件遠端，實現加工基準的轉換，保證工件的兩端內外徑的同軸度，解決了較長的異形曲麵工件不好裝夾、幾何公差難保證的難題。

特色點三：對不同裝夾部位設計了專用的夾緊套，在夾緊套上設計了多個不開通槽和一個開口槽，保證受力均勻，並通過調整氣缸壓力保證夾緊套彈性變形時夾緊力適當。

本操作法是一種針對外部無裝夾位置的異形件的加工，便於製造與維護，工件采用兩端扶正，使用標準體檢驗跳動可達0.04mm，定位準確可靠，可根據工件大小、長度進行調整，使用範圍廣。
