偏心零件的加工操作法

操作法內容：

操作法內容：加工某偏心零件，如圖1-59所示，需要在長方體上加工偏心軸和螺紋。生產過程中，需要在單動卡盤上進行重複找正，增加了勞動強度，加工效率低。為完成該零件的批量加工，結合零件特點，製作了專用偏心夾具，將偏心夾具裝夾在車床卡盤上，打表找正，然後將工件裝夾在夾具中，用螺釘壓緊固定，完成偏心軸和螺紋的加工。

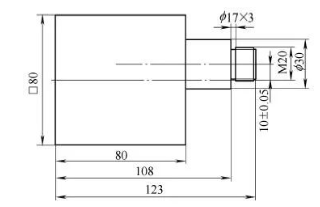

圖1-59 零件示意

針對偏心零件結構特點，設計在夾具上加工偏心方槽，實現零件的偏心軸中心與車床中心重合，然後用螺釘壓緊零件。加工過程中，裝夾、定位方便、準確、快捷。夾緊方式簡單便捷，能夠滿足偏心零件裝夾，保證加工質量，經濟性好，加工效率高。

夾具結構如圖1-60所示，該夾具製作過程為：先加工出圓柱形夾具體，在其端麵加工一偏心內方孔，然後在夾具體上鑽兩個螺紋孔，安裝兩個螺釘用於緊固偏心零件。該夾具特點是：實現了臥式車床上用自定心卡盤自動找正零件中心，零件加工時不用打表找正，可以滿足批量生產要求。

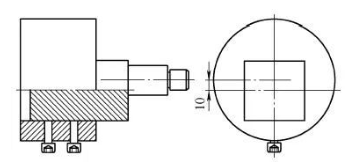

圖1-60 夾具結構示意

偏心距10mm可以根據零件結構調整，零件偏心尺寸是多少，夾具的偏心距隨之調整。另外，偏心距大於一定範圍後，應考慮零件旋轉時的配重問題，對夾具進行調整，設計安裝一定配重塊在夾具體上，實現夾具體在機床穩定旋轉的目的。

零件加工時，加工設備選擇臥式車床即可，首先將該夾具安裝在使用機床的自定心卡盤中，然後將所要加工的零件放置於該夾具的定位孔中，用兩個螺釘將零件鎖緊，啟動車床，進行加工。使用該夾具在保障工件技術要求的同時，降低了對操作者的技能要求，提高了生產效率，夾具結構設計簡單，操作方便，值得在行業內推廣應用，適用於各類偏心類、結構規整、簡單的零件。
