薄板類零件的倒角及鑽孔加工操作法

操作方法內容:

操作內容:如圖1-85所示，薄板零件厚度為T，45鋼，機床上的裝夾問題一直是困擾的問題。目前大多數企業使用自定心卡盤來夾緊薄板零件，需要操作人員反複啟停來夾緊工件，生產效率低。

圖1-85零件

主要工藝流程:下料(剪板機)→下料(衝床)→倒角(車床)→引孔(台鑽)→鑽60°孔(台鑽)→鑽φ1mm孔(台鑽)→檢驗。

特點1:去料和下料。下一條帶材由龍門剪切機(DLB-12/3050)切割。毛坯采用250t閉式單點壓力機衝壓，模具結構為帶導柱和導套的衝孔模(見圖1-86)。這套模具有導向裝置，精度高，能保證衝壓產品的質量。該模具結構簡單，更換方便，通用性好，可以根據不同的產品尺寸更換衝頭和脫料板。

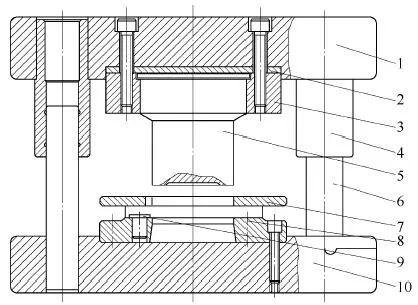

圖1-86導柱套筒式落料模1-上衝模板2-墊板3-衝頭座4-導套5-衝頭6-導柱7-脫料板8-凹模9-定位銷10-下衝模板

特點二:倒角用的設備是臥式車床，專用夾具(見圖1-87)通過螺紋擋塊與主軸配合。夾具安裝後，擋板應固定，不得轉動。夾具安裝後，用檢查體檢查夾具的徑向圓跳動和軸向圓跳動，調整到圖紙規定的範圍後才能開始生產。

整個夾具的工作過程:將工件推入夾靴，右手將工件壓在定位麵上。同時，左手向上推動手柄4，帶動緊固環5轉動，推力軸承8推動夾緊瓦座6軸向移動，利用夾緊瓦座6和夾緊瓦7的15度配合斜麵夾緊工件。車削倒角，加工完後左手拉下手柄，夾緊瓦鬆開後工件自然脫落。

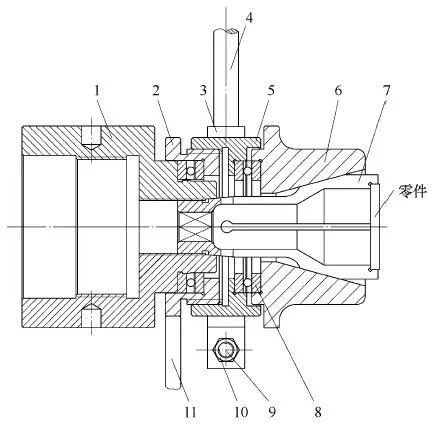

圖1-87倒角夾具1-法蘭2-緊固環座3-固定環4-手柄5-緊固環6-夾緊瓦座7-夾緊瓦8-推力軸承9-螺釘10-螺母11-擋板

該夾具應用廣泛，如加工各種餅類零件和殼類零件。具有裝卸方便、定位可靠、加工效率高的特點。也具有一定的普遍性。不同尺寸的零件隻需更換夾具和夾具座，更換夾具方便。

特點三:導孔和鑽模的結構如圖1-88所示。

圖1-88鑽模1-模板2-鑽套3-螺釘4-螺母5-圓柱銷6-壓板7-支撐釘

用於導孔的設備是台鑽，夾具用於鈑金的導孔過程。夾具的工作過程如下:鬆開螺母4，帶動螺杆3沿圓柱銷5轉動，打開夾具，將工件放入模板1並壓在定位麵A上，然後用壓板6壓住零件，再沿圓柱銷反向轉動螺杆，擰緊螺母，這樣就可以將孔穿過鑽套2。該夾具具有保證孔的位置精度、適合批量產品生產、生產效率高、尺寸穩定的特點。
