通過套用宏案例快速編寫螺旋插板銑孔數控編程

應用宏方案

能不能寫出宏程序，要看你心裏有沒有學過宏案例，然後複製應用。

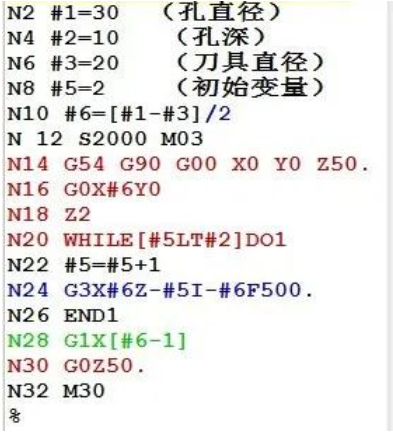

例如，以下螺旋插板的銑孔情況:

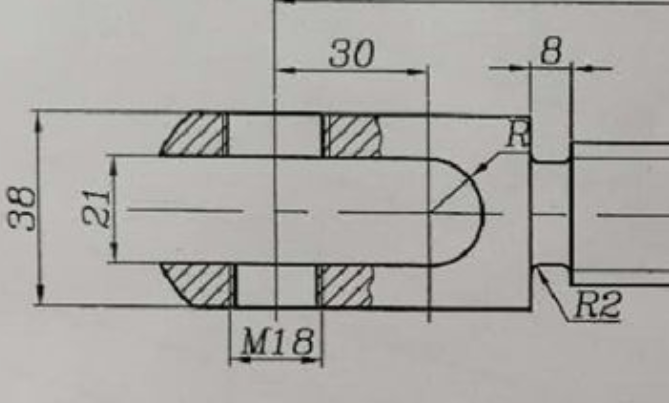

如果加工如下圖所示的M18內螺紋

M18內螺紋查表顯示螺距為2.5

那麽如何應用呢？

上述程序#5=#5+1代表每轉的螺距，每轉Z減少1毫米。

但是M18螺紋的螺距是2.5，所以每轉z需要減少一個螺距，即2.5。

也就是把上麵的#5=#5+1改成#5=#5+2.5。

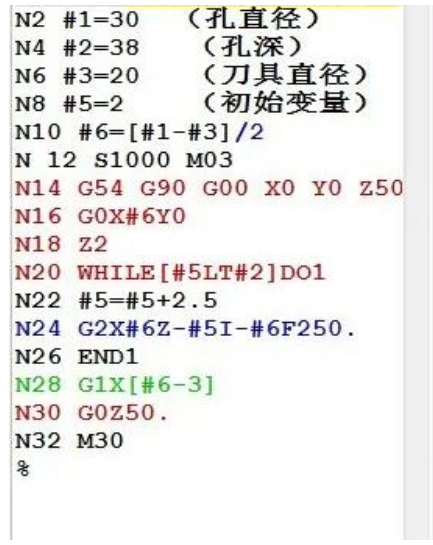

程序模擬如下:

備注:

1.螺紋為右旋，程序中應用了G02(如果左旋螺紋改為G03也可以)。

2.加工後，背刀G1X[#6-3]因高於螺紋高度而後退3mm。

3.進給量是根據主軸轉速*螺距確定的，每轉需要一個螺距。
