高精度對刀儀：新型高精度對刀儀的製作手法

　　數控機床的加工中經常涉及到高精度對刀儀問題。高精度對刀儀設置問題的質量直接影響加工零件的精度和CNC機床的操作。 在數控車床的操作和編程過程中，通常使用兩個坐標係：一個是機械坐標係，另一個是工件坐標係，也稱為程序坐標係。 必須始終在機械坐標係中精確控製刀具位置點的運動軌跡，但是編程尺寸由人造工件坐標係確定。 確定了工件坐標係後，還需要確定高精度對刀儀位置點在工件坐標係中的位置，以便確定工件坐標係與機械坐標係之間的相對位置關係。 此過程是工具設置。高精度對刀儀設置精度決定了零件的加工精度，可以避免機床的損壞。 同時，對刀效率也直接影響CNC加工效率。

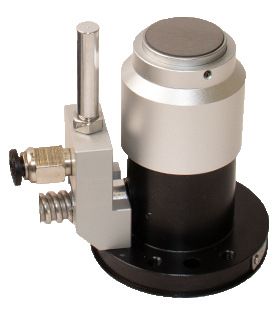

　　本實用新型提供了一種高精度對刀儀。高精度對刀儀通過刀架夾緊環的槽口部分安裝，通過壓縮和膨脹安裝和取出夾緊環，簡單，方便，易於拆卸。

　　為了達到上述目的，本實用新型采用的技術方案是：一種高精度對刀儀，包括底座，立柱，刀架，直尺光柵，閱讀器，滑塊和支架， 刀架安裝在底座的上表麵，支架與滑塊連接，光柵尺安裝在立柱上，立柱上安裝有電機，電機的輸出端與螺釘連接 杆通過聯軸器連接，螺母套在螺杆上並與滑杆連接。 塊固定連接;

　　刀座還包括基座，固定座，旋轉座和旋轉套筒。 固定座設置在底座上方，旋轉座套在固定座內，旋轉套安裝在旋轉座的上端並與旋轉套相互作用。 底座固定連接;

　　基座由基板，第一凸台部和第二凸台部構成，並且基座的中心具有貫穿基板，第一凸台部和第二凸台部的氣孔以及旋轉中心。 座具有通氣孔穿過的通孔A和通孔，通孔下端的內表麵與第一凸台部分的外表麵接觸。

　　在旋轉座的外壁與固定座的內壁之間形成有空腔。 腔的上部和下部分別設有上支撐環和下支撐環。上支撐環和下支撐環都進一步包括內環和外環。並且，旋轉部，上支撐環和下支撐環的內環分別與旋轉座的外壁接觸，上支撐環和下支撐環的外環分別與接觸。
