【機床學院】車刀角度詳解，別再分不清！

一、車刀切削部分的組成

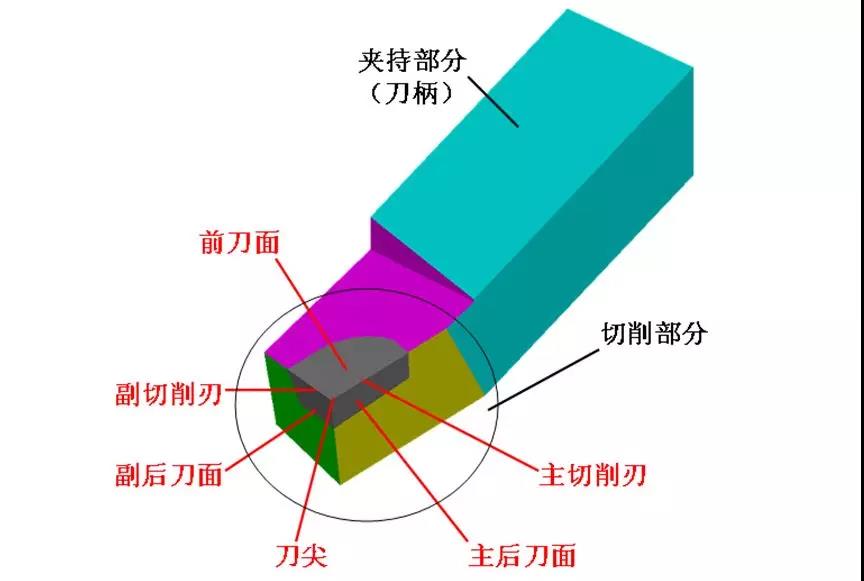

三麵二刃一刀尖

車刀切削部分由前刀麵、主後刀麵、副後刀麵、主切削刃、副切削刃和刀尖組成。

1）前刀麵  刀具上切屑流過的表麵。

2）主後刀麵  刀具上與工件上的加工表麵相對著並且相互作用的表麵，稱為主後刀麵。3）副後刀麵  刀具上與工件上的已加工表麵相對著並且相互作用的表麵，稱為副後刀麵。4）主切削刃  刀具的前刀麵與主後刀麵的交線稱為主切削刃。5）副切削刃  刀具的前刀麵與副後刀麵的交線稱為副切削刃。6）刀尖   主切削刃與副切削刃的交點稱為刀尖。刀尖實際是一小段曲線或直線，稱修圓刀尖和倒角刀尖。

二、測量車刀切削角度的輔助平麵

為了確定和測量車刀的幾何角度，需要選取三個輔助平麵作為基準，這三個輔助平麵是切削平麵、基麵和正交平麵。
1）切削平麵——切於主切削刃某一選定點並垂直於刀杆底平麵的平麵。

三、車刀的主要幾何角度及選擇

三、車刀的主要幾何角度及選擇
前角(γ0 ) 選擇的原則前角的大小主要解決刀頭的堅固性與鋒利性的矛盾。因此首先要根據加工材料的硬度來選擇前角。加工材料的硬度高，前角取小值，反之取大值。其次要根據加工性質來考慮前角的大小，粗加工時前角要取小值，精加工時前角應取大值。前角一般在-5°～ 25°之間選取。通常，製作車刀時並沒有預先製出前角（γ0） ，而是靠在車刀上刃磨出排屑槽來獲得前角的。排屑槽也叫斷屑槽，它的作用大了去了折斷切屑，不產生纏繞；控製切屑的流出方向，保持已加工表麵的精度；降低切削抗力，延長刀具壽命。
