黄片91測量機床測頭工作原理

機床測頭對數控機床的作用：

1.代替人工做自動分中、尋邊、測量，自動修正坐標係，自動刀補；

2.對大型複雜零件在機床上直接進行曲麵的測量；

3.能提升現有機床的加工能力和精度，大型單件產品在線修正一次完成，不再二次裝夾返工修補；

4.批量分中一次完成，首件調機、打樣、確定生產方案方便快捷5.減少機床輔助時間，降低製造成本。

1、機床測頭工作原理：

在測頭內部有一個閉合的有源電路，該電路與一個特殊的觸發機構相連接，隻要觸發機構產生觸發動作，就會引起電路狀態變化並發出聲光信號，指示測頭的工作狀態；觸發機構產生觸發動作的唯一條件是測頭的測針產生微小的擺動或向測頭內部移動，當測頭連接在機床主軸上並隨主軸移動時，隻要測針上的觸頭在任意方向與工件（任何固體材料）表麵接觸，使測針產生微小的擺動或移動，都會立即導致測頭產生聲光信號，指明其工作狀態。

2、在數控機床上采用測頭進行測量的工作原理：

在數控機床上采用測頭進行測量時，先將測頭安裝在機床的主軸上，然後操作者手動控製機床移動，使測頭測針上的觸頭與工件表麵接觸，由於機床的數控係統實時地記錄並顯示主軸的位置坐標值，因此，可以結合測針的觸頭與工件的具體位置關係，利用機床主軸的坐標值換算出工件被測量點的相關坐標值。獲得工件的各個被測量點的相關坐標值以後，再根據各坐標點的幾何位置關係進行相關計算，便可以獲得最終的測量結果。

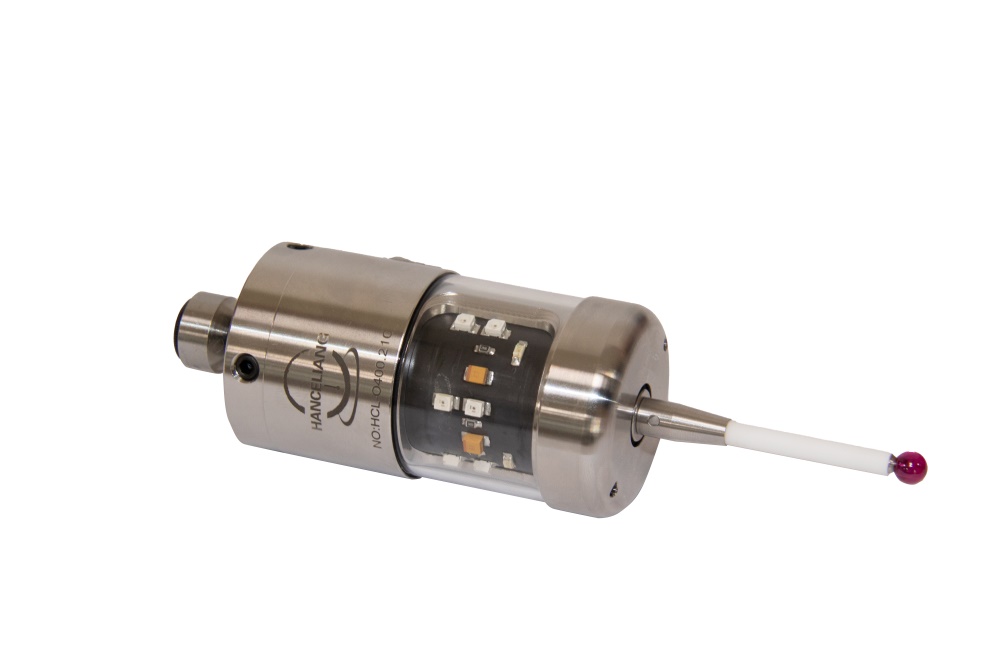

紅外測頭

    紅外線測頭是接觸式觸發測頭。當接近工件表麵時，測針偏斜，緊接著觸發信號傳輸到紅外線接收器中。該接收器將光信號轉換成一個電信號並傳遞到控製器。控製器偵測到各軸的當前位置之後就會生成基於當前校驗數據的測量結果。紅外傳輸式接觸測頭大多應用在銑床、加工中心和車床上。測頭皆采用不鏽鋼材質、IP68密封等級等堅固的結構，能夠保證加工環境下的可靠使用。

無線電測頭

    無線電測頭是接觸式觸發測頭。當靠近工件表麵時，測針偏斜，觸發信號會傳輸到無線電接收器中，接著無線電接收器將無線電波轉換成一個電信號，並將該電信號傳遞到控製器。該信號能在大距離範圍內進行非可視傳輸，這就是為何無線電接觸。

觸發式測頭的工作原理

在測頭內部有一個閉合的有源電路，該電路與一個特殊的觸發機構相連接，隻要觸發機構產生觸發動作，就會引起電路狀態變化並發出聲光信號，指示測頭的工作狀態；觸發機構產生觸發動作的唯壹條件是測頭的測針產生微小的擺動或向測頭內部移動，當測頭連接在機床主軸上並隨主軸移動時，隻要測針上的觸頭在任意方向與工件（任何固體材料）表麵接觸，使測針產生微小的擺動或移動，都會立即導致測頭產生聲光信號，指明其工作狀態。
