機床刀尖圓角半徑，原來還有這麽多知識點！

主切削刃同副切削刃相交會形成刀尖圓角。如下圖：

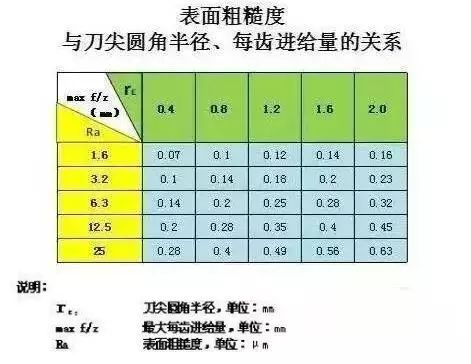

車刀尖角半徑直接影響加工表麵的光潔度。半徑越大，表麵越光滑。如下表所示：

但是，如果半徑過大，由於刀具和工件接觸過大，會產生震顫。相反，如果半徑過小，刀尖會變弱，會很快磨損。需要經常重新磨鋒利。圓角半徑一般為0.3~0.4mm。

數控車床加工時，需要對圓角半徑進行補償。

編程時，通常都將車刀刀尖作為一點來考慮，但實際上刀尖處存在圓角。當用按理論刀尖點編出的程序進行端麵、外徑、內徑等與軸線平行或垂直的表麵加工時，是不會產生誤差的。但在進行倒角、錐麵及圓弧切削時，則會產生少切或過切現象，如圖所示。具有刀尖圓弧自動補償功能的數控係統能根據刀尖圓弧半徑計算出補償量，避免少切或過切現象的產生。

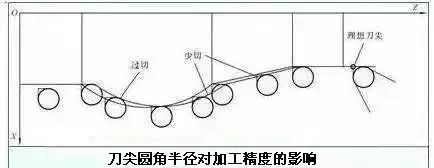

1） 車削端麵和內、外圓柱麵，下圖所示是一帶圓弧的刀尖及其方位。編程和對刀使用的刀尖點是理想刀尖點，由於刀尖圓弧的存在，實際切削點是刀尖圓弧和切削表麵的相切點。車端麵時，刀尖圓弧的實際切削點與理想刀尖點的Z坐標相同；車外圓麵和內孔時，實際切削點與理想刀尖點的X坐標值相同。因此，車端麵和內、外圓柱麵時不需要進行刀尖圓弧半徑補償。2） 車削錐麵和圓弧麵當加工錐麵和圓弧麵時，即加工軌跡與機床軸線不平行時，實際切削點與理想刀尖點之間在X、Z坐標方向都存在位置偏差，刀尖圓弧半徑對加工精度的影響如下圖所示。如果以理想刀尖點編程，會出現少切或過切現象，造成加工誤差。刀尖圓弧半徑越大，加工誤差就越大。
