CNC對刀儀的種類與特點分析

數控機床的加工精度和效率在很大程度上取決於刀具的精確定位和補償。為了實現刀具參數的快速、準確測量，各種類型的對刀儀應運而生。黄片91在本文將對常見的CNC對刀儀種類進行總結，並分析它們的特點和應用場景。

一、按測量方式分類

1.接觸式對刀儀

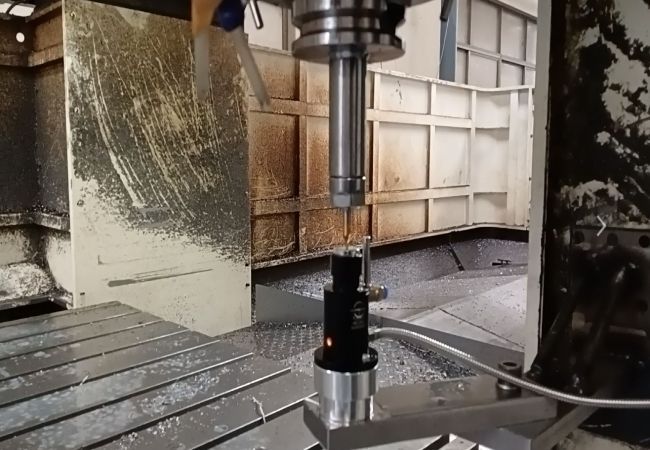

接觸式對刀儀是最常見的一種，它通過測針與刀具直接接觸來獲取刀具信息。測針通常采用高精度的線性位移傳感器，可以檢測到微小的位移變化，從而實現精確的刀具測量。接觸式對刀儀的優點是精度高、通用性強，適用於各種類型的刀具；缺點是測量速度相對較慢，而且測針與刀具的直接接觸可能會導致刀具磨損加快。

2.非接觸式對刀儀

非接觸式對刀儀利用光電、激光、超聲波等非接觸測量技術來獲取刀具信息，避免了測針與刀具的直接接觸。其中，激光對刀儀是最常用的一種，它通過激光束掃描刀具表麵，根據反射光的位置和強度計算刀具的尺寸和位置。非接觸式對刀儀的優點是測量速度快、對刀具磨損影響小；缺點是精度相對較低，而且對刀具表麵的光學特性有一定要求。

二、按功能分類

1.刀長對刀儀

刀長對刀儀專門用於測量刀具的長度參數，即刀尖到刀柄端麵的距離。它通過測量刀具在不同位置上的觸發信號，計算出刀具的長度補償值。刀長對刀儀的優點是結構簡單、成本低、測量精度高；缺點是隻能測量刀長，不能測量刀徑等其他參數。

2.刀徑對刀儀

刀徑對刀儀用於測量刀具的直徑參數，特別是用於測量複雜刀具的輪廓和尺寸，如銑刀的螺旋角、鑽頭的唇角等。它通過掃描刀具的橫截麵，獲得刀具的二維輪廓數據，再通過數據處理得到刀具的關鍵尺寸參數。刀徑對刀儀的優點是可以測量複雜刀具，為刀具的精確建模提供數據支持；缺點是結構複雜、成本較高。

3.綜合對刀儀

綜合對刀儀集成了刀長測量和刀徑測量的功能，可以同時獲取刀具的長度和直徑參數。它通常采用多個測頭或傳感器，通過不同方向的測量來獲取刀具的完整信息。綜合對刀儀的優點是功能全麵、測量效率高；缺點是結構複雜、成本較高。

三、按集成方式分類

1.獨立式對刀儀

獨立式對刀儀是一種獨立的硬件設備，通過通信接口與數控係統連接，實現測量數據的傳輸和交換。它可以根據需要靈活地安裝在機床上的不同位置，具有很強的通用性。獨立式對刀儀的優點是安裝靈活、適應性強；缺點是占用機床空間，而且需要單獨的控製和通信係統。

2.集成式對刀儀

集成式對刀儀將測頭、傳感器等元件直接集成在機床的關鍵部件上，如刀庫、主軸等，通過機床的控製係統來實現測量功能。它通常采用模塊化設計，可以根據需要靈活地配置和更換。集成式對刀儀的優點是節省空間、測量效率高、與機床集成度高；缺點是通用性較差，適用範圍受限於特定的機床型號。

3.在機測量係統

在機測量係統是一種高度集成的測量方案，它將對刀儀、測頭、軟件等組成一個完整的測量係統，可以實現刀具參數的自動測量、補償和優化。在機測量係統通過與數控係統的深度集成，可以在加工過程中實時監測刀具狀態，動態調整加工參數，實現智能化製造。在機測量係統的優點是功能強大、自動化程度高；缺點是成本高、實施難度大。

四、按應用場景分類

1.車床對刀儀

車床對刀儀專門用於測量車削刀具的參數，如刀尖角度、刀尖半徑、刀具長度等。它通常采用接觸式測量方式，通過測針在不同位置的觸發信號來計算刀具參數。車床對刀儀的優點是針對性強、測量精度高；缺點是通用性較差，隻適用於車削加工。

2.加工中心對刀儀

加工中心對刀儀用於測量銑削、鑽削、鏜削等多種類型刀具的參數，可以實現刀具長度、直徑、輪廓等的測量。它通常采用非接觸式測量方式，如激光掃描等，以適應複雜刀具的測量需求。加工中心對刀儀的優點是通用性強、測量速度快；缺點是精度相對較低，受刀具表麵質量的影響較大。

3.磨床對刀儀

磨床對刀儀是專門用於磨削刀具參數測量的專用設備，可以測量磨削砂輪的直徑、輪廓、磨損量等關鍵參數。它通常采用高精度的接觸式測頭，配合精密的數據處理算法，以保證磨削加工的一致性和可重複性。磨床對刀儀的優點是針對性強、測量精度高；缺點是適用範圍較窄，隻適合磨削加工。

綜上所述，CNC對刀儀種類繁多，各有特點。用戶應根據實際加工需求、機床類型、成本預算等因素，合理選擇適合的對刀儀類型。隨著數控加工技術的不斷發展，對刀儀也向著高精度、高速度、多功能、集成化的方向發展，必將為智能製造提供更加有力的支持。
