定位與夾緊，搞機加工你學會了嗎

這是業界人士們總結夾具設計時的概括，但事情遠不是如此簡單，我們在接觸各種方案的過程中都發現初步設計總會有一些定位、夾緊沒有很好解決，如此一來，再具創新性的方案都會失去實用意義，了解定位與夾緊基礎知識，才能從根本上保證夾具設計與加工方案的完整性。

定位器知識

一、從工件側麵進行定位的基本原則

從工件側麵進行定位時，和支撐器同樣，3點原則是最基本的原則。這和支撐器的原則是一樣的，稱之為3點原則，是從「不在同一直線上的3個點確定一個平麵」這個原則衍生而來的。4個點中，3個點能決定一個麵，所以總共可以決定4個麵，但是不管如何定位，要使第4點在同一平麵內是相當困難的。

例如使用4個固定高度的定位器時，隻有某處的3個點能接觸到工件，餘下的第4點沒有接觸到工件的可能性還是很大的。

所以，配置定位器時，一般都以3個點為基準，並且盡可能增加此3點之間的距離。

另外，定位器配置時，需要事先確認施加加工負荷的方向。加工負荷的方向也就是刀柄/刀具的行進方向，在進刀方向的末端配置定位器，可以直接影響到工件整體精度。

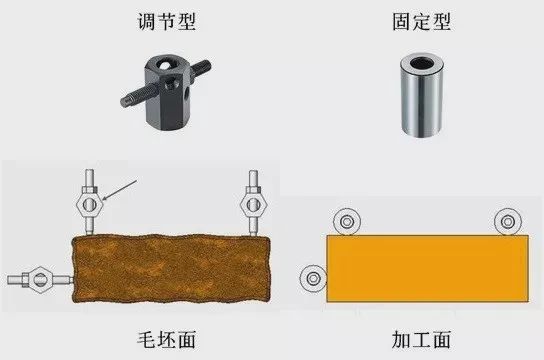

一般在工件毛坯麵定位時，使用螺栓型可調節的定位器、在工件加工麵定位時，使用固定型(工件接觸麵經過研磨)定位器。

二、從工件孔定位的基本原則

利用工件前工序中加工完的孔進行定位時，需要使用有公差的銷子進行定位。通過工件孔的精度與銷子外形的精度配合，根據配合公差進行組合，可以使定位精度達到實際需求。

此外，在使用銷子定位的時候，一般一個使用直柱銷另一個使用菱形銷，那麽這樣裝拆工件就會變得比較方便，很少會出現工件與銷子卡死的情況。

當然，也可以通過調整配合公差，使兩個銷子都使用直柱銷也是可以的。為了更精準的定位，通常使用一個直柱銷和一個菱形銷是最有效的。

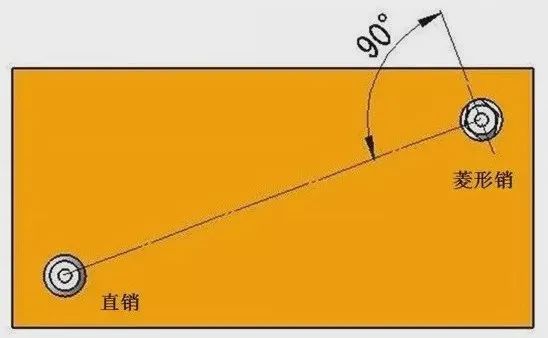

使用一個直柱銷和一個菱形銷的情況時，通常菱形銷的配置方向（與工件接觸處）的連線與直柱銷和菱形銷的連線垂直成 90°，這樣的配置方式是為了角向定位（工件回轉方向）。
