機械零件設計如何考慮結構工藝性

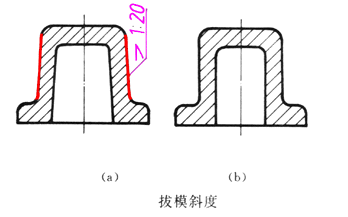

用鑄造的方法製造零件毛坯時，為了便於在砂型中取出模樣，一般沿模樣拔模方向作成約1：20的斜度，叫做拔模斜度。因此在鑄件上也有相應的拔模斜度，如下圖a所示。這種斜度在圖上可以不予標注，也不一定畫出，如下圖b所示；必要時，可以在技術要求中用文字說明。

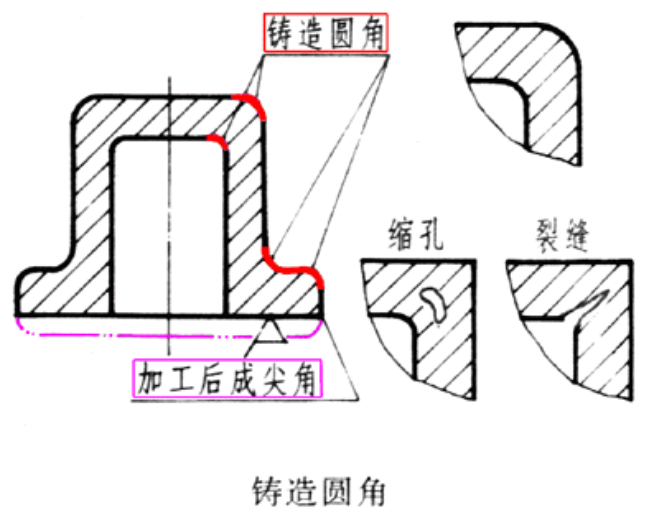

二、鑄造圓角
在鑄件毛坯各表麵的相交處，都有鑄造圓角（下圖），這樣既能方便起模，又能防止澆鑄鐵水時將砂型轉角處衝壞，還可以避免鑄件在冷卻時產生裂縫或縮孔。鑄造圓角在圖上一般不予標注，常常集中注寫在技術要求中。下圖所示的鑄件毛坯的底麵（作為安裝底麵），需要經過切削加工。這時，鑄造圓角被削平。

三、鑄件壁厚
在澆鑄零件時，為了避免各部分冷卻速度的不同而產生縮孔或裂縫，鑄件壁厚應保持大致用等或逐漸變化，如下圖所示。

02、零件加工麵的工藝結構

一、倒角和倒圓
如下圖所示，為了去除零件的毛刺、銳邊和便於裝配，在軸或孔的端部，一般都加工成倒角；為了避免因應力集中而產生裂紋，在軸肩處往往加工成圓角的過渡形式，稱為倒圓。

二、螺紋退刀槽和砂輪越程槽
在切削加工中，特別是在車螺紋和磨削時，為了便於退出刀具或使砂輪可以稍稍越過加工麵，常常在零件的待加工麵的未端，先車出螺紋退刀槽或砂輪越程槽，如下圖所示。

螺紋退刀槽和砂輪越程槽的結構尺寸係列，可查表。

三、鑽孔結構
用鑽頭鑽出的盲孔，在底部有一個120°的錐角，鑽孔深度指的是圓柱部分的深度，不包括錐坑，如下圖a所示。在階梯形鑽孔的過渡處，也存在錐角120°的圓台，其畫法及尺寸注法，如下圖b所示。
用鑽頭鑽孔時，要求鑽頭軸線盡量垂直於被鑽孔的端麵，以保證鑽孔準確和避免鑽頭折斷。下圖表示了三種鑽孔端麵的正確結構。

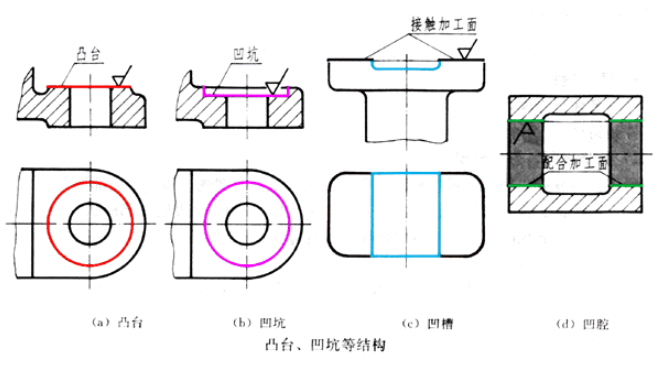

四、凸台和凹坑
零件上與其它零件的接觸麵，一般都要加工，為了減少加工麵積，並保證零件表麵之間有良好的接觸，常常在鑄件上設計出凸台、凹坑。下圖a、b是螺栓連接的支承麵做成凸台或凹坑的形式；下圖c、d是為了減少加工麵積，而做成凹槽或凹腔的結構。
