三爪卡盤的機械結構設計

三爪卡盤又稱自定心卡盤，它根據工件裝夾部分的圓周確定工件的回轉中心，但它的定心精度不是很高。一般根據使用場合，在精車、磨削及使用萬能分度頭銑削精度較高零件等情況下，選用裝夾精度較高的三爪卡盤，而在粗車和無形位精度要求的磨削、銑削等加工中，使用裝夾精度較低的三爪卡盤。

三爪卡盤

三爪卡盤夾緊工件的原理是利用卡盤扳手旋轉圓周上的三個傘齒中的任意一個帶動平麵螺紋旋轉，帶動三個卡爪一起運動，從而起到自定心夾緊工件的作用。從機械結構上看，卡盤的三個傘齒功能相同，但仔細檢查，三個傘齒夾緊工件的精度並不相同，差別也較大。

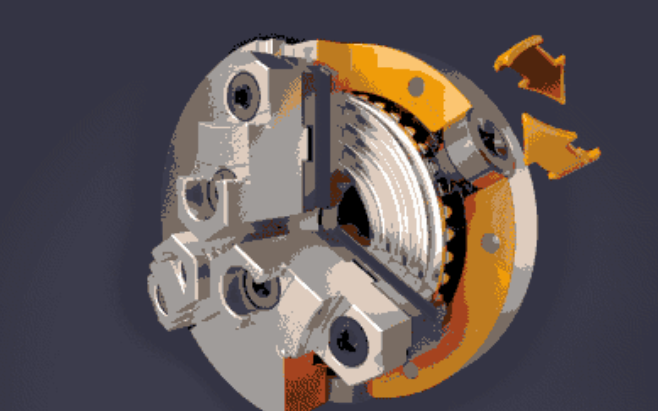

三爪卡盤由卡盤體、活動卡爪和卡爪驅動機構組成。在三爪卡盤上，三個爪導向部件下側的螺紋與碟形錐齒輪背麵的平麵螺紋相齧合。當用扳手通過方孔轉動錐齒輪時，碟形齒輪轉動，背麵的平麵螺紋同時帶動三個鉗口靠近或退出中心，夾緊不同直徑的工件。用三個反向爪代替三個爪，以安裝更大直徑的工件。三爪卡盤的自定心精度為0.05-0.15毫米。三爪卡盤加工工件的精度受卡盤製造精度和使用後磨損的影響。

根據驅動鉗口的動力不同，卡盤可分為手動卡盤和電動卡盤兩種。

手動卡盤:是一種通用附件，常用的有自定心的三爪卡盤和各爪獨立運動的四爪卡盤。三爪卡盤由一個小傘齒輪和一個大傘齒輪驅動。錐齒輪的背麵有阿基米德螺旋槽，與三個卡爪齧合。因此，用扳手轉動錐齒輪，三個卡爪可同時沿徑向移動，實現自動對中夾緊，適用於夾緊圓形、正三角形或正六邊形工件。
