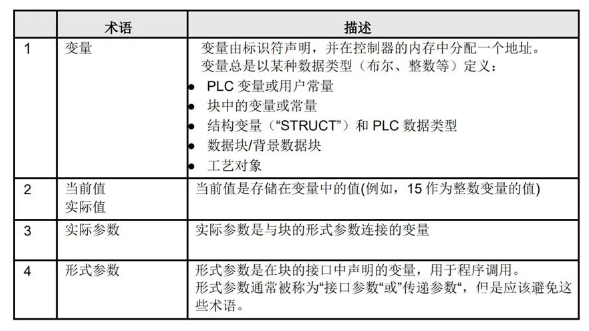

西門子1200/1500PLC常用術語及FB、FC、DB各功能介紹

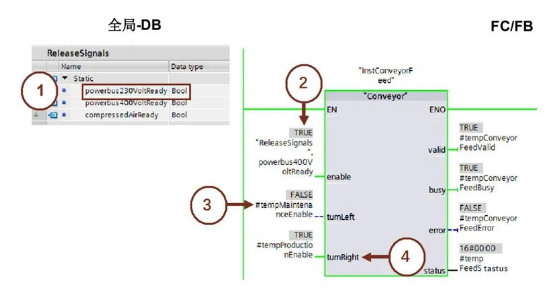

1、塊接口由形式參數和本地數據兩部分組成：

參數解析：

輸入參數：為調用模塊提供數據，輸入給邏輯模塊

輸出參數：從邏輯模塊輸出數據結果

輸入/輸出參數：參數值既可以輸入，也可以輸出

變量解析：

臨時變量：存儲在L堆棧中，塊執行結束後，變量消失；

靜態變量：存儲在背景數據塊中，塊調用結束後，變量被保留；

(1)函數(FC)簡介

① 、函數(FC)是用戶編寫的程序塊，是不帶存儲器的代碼塊。由於沒有可以存儲塊參數值的數據存儲器，因此，調用函數時，必須給所有形參分配實參。

②、FC 裏有一個局域變量表和塊參數。局域變量表裏有：Input(輸入參數)、Output(輸出參數)、InOut (輸入/輸出參數)、Temp(臨時數據)、Return(返回值 RET_VAL)。

Input(輸入參數)將數據傳遞到被調用的塊中進行處理。

Output(輸出參數)是將結果傳遞到調用的塊中。

InOut(輸入/輸出參數)將數據傳遞到被調用的塊中，在被調用的塊中處理數據後，再將被調用的塊中發送的結果存儲在相同的變量中。

Temp(臨時數據)是塊的本地數據，並且在處理塊時將其存儲在本地數據堆棧。關閉並完成處理後，臨時數據就變得不再可訪問。Return 包含返回值 RET_VAL。

(2)函數塊(FB)的簡介

函數塊(FB)屬於編程者自己編程的塊。函數塊是一種“帶內存”的塊。分配數據塊作為其內存(背景數據塊)。傳送到 FB 的參數和靜態變量保存在實例 DB 中。臨時變量則保存在本地數據堆棧中。執行完FB 時，不會丟失DB 中保存的數據。但執行完 FB 時，會丟失保存在本地數據堆棧中的數據。

(3)數據塊(DB)簡介

①、數據塊用於存儲用戶數據及程序中間變量。新建數據塊時，默認狀態是優化的存儲方式，且數據塊中存儲的變量是非保持的。數據塊占用 CPU 的裝載存儲區和工作存儲區，與標識存儲器的功能類似，都是全局變量，不同的是，M 數據區的大小在 CPU 技術規範中已經定義且不可擴展，而數據塊存儲區由用戶定義，最大不能超過工作存儲區或裝載存儲區。SIMATIC S7-1500 PLC 的非優化數據最大數據空間為 64KB。而優化的數據塊的存儲空間要大得多，但其存儲空間與 CPU 的類型有關。

②、按照功能分，數據塊 DB 可以分為：全局數據塊、背景數據塊和基於數據類型(用戶定義數據類型、係統數據類型和數組類型)的數據塊。

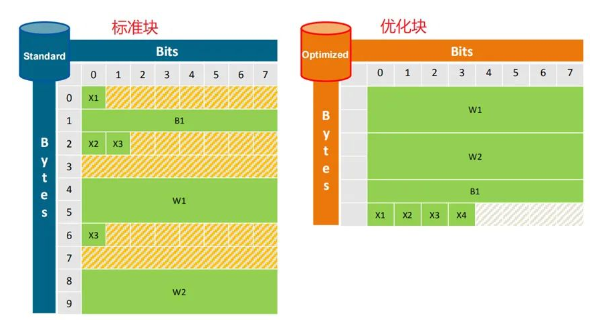

S7-1200:優化的塊結構

備注：1、對於優化的數據塊，大的數據類型在塊的開始，小的數據類型在塊的末端，因此在塊中不會形成數據塊間隙；

2、對於優化的數據塊，隻能采用符號訪問的方式。

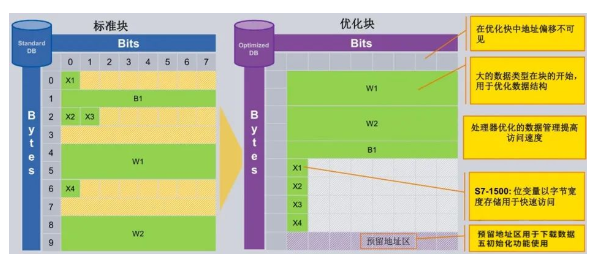

S7-1500 CPU中，標準 DB 塊與優化的 DB 塊在 PLC 中按照下圖方式存儲：

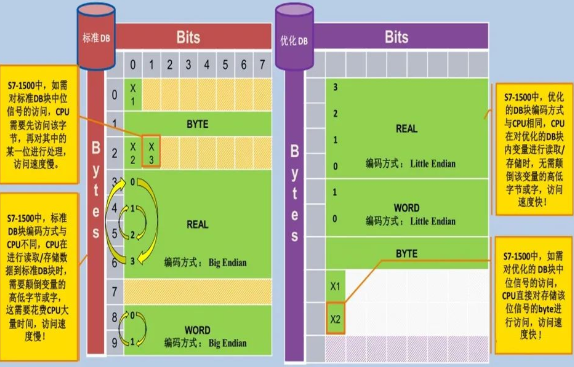

在 S7-1500 CPU 中，相比於標準的 DB 塊，優化的 DB 塊提供更快的訪問速度，其根本原因與 CPU 的編碼方式有關：

與標準的 DB 塊相比，優化的 DB 塊有以下優勢：

1. 提供更快的訪問速度；

2. 以符號尋址，編程者無需考慮 DB 塊中每個變量存儲的具體地址，每個變量在 CPU 中存儲的位置由 PLC 的係統自動進行分配；

3.CPU 與 HMI （如 Panel）連接時，由於優化的 DB 是靠符號尋址，所以當 PLC 變量連接到 HMI 後，PLC 側對變量做的修改，HMI 無需重新下載；

4.對 DB 塊內的任意位置對變量進行添加及刪除，或對變量的類型進行修改（如將Tag_1的屬性由 byte 修改為Word），不會引起該 DB 塊其它變量的使用；

S7-1200/S7-1500中如有以下應用，必須使用標準 DB 塊：

1.與其它 CPU 建立 S7 單邊通信時（PUT/GET），用於存儲發送區數據和接收區數據的 DB 塊；

2.與 Wincc V7.2 進行 HMI 連接時，Wincc V7.2 訪問的 S7-1200/S7-1500 CPU 的 DB 塊隻能是標準的 DB 塊；

3. 使用Simatic Net V8.2 與S7-1200/S7-1500 PLC進行 OPC 連接時，OPC 服務器訪問 S7-1200/S7-1500 CPU 的 DB 塊隻能是標準的 DB 塊。
